不知道您有沒有聽過VGA連接器這款產品，如果您是一名元器件行業從業人員，對于該款產品或多或少會有所耳聞。VGA連接器是D型連接器中的一種，主要用于將CPU連接到顯示器中，這些VGA連接器都是使用金屬外殼來做屏蔽罩，那么您知道VGA連接器為什么要使用金屬外殼嗎，它有哪些好處呢?西面德索電子工防師就來科普一下VGA連接器使用金屬外殼的原因。

德索工防師指出，VGA連接器產品，自從1987年被發明以來，就已經發展了很長的時間了，從臺式計算機到輕型平板電腦的接口，VGA連接器成為智能計算設備最便宜的視頻接口之一，具有非常廣泛的應用市場。

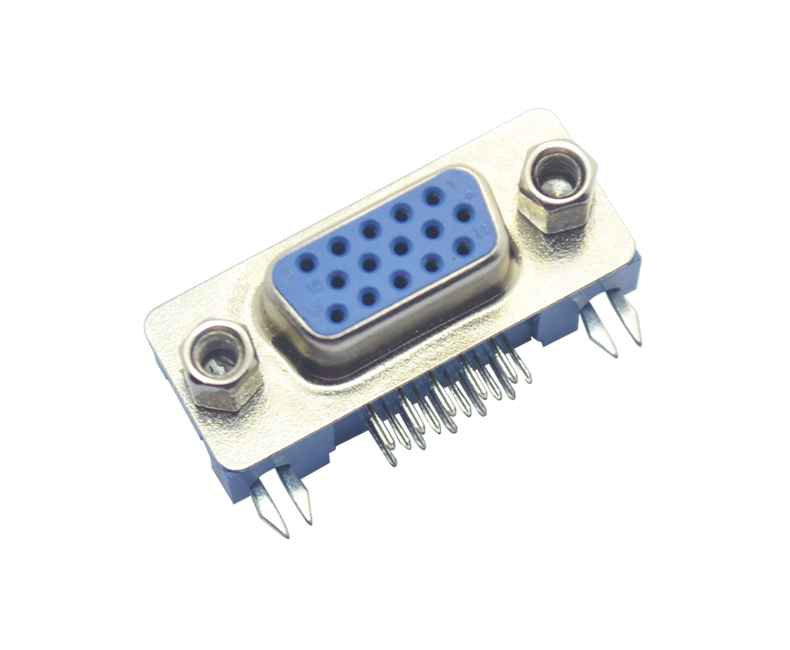

以15針引腳的VGA連接器為例子，這是常規產品，通常將銷釘分成三排，每排五個，放置在被金屬外殼包圍的塑料模制件中，這些輸出引腳是對應于與設備連接的15個相對側上引腳，這些引腳都是被焊接到電線上的。

但因為VGA連接器的引腳插針不夠堅固，在施加最小作用力時可能會出現彎曲的情況，這就是為什么VGA連接器使用金屬外殼來包裹引腳插針的主要原因了，因為當卸下外殼后，可以將銷釘從塑料成型品中拔出并進行修復。

讀完上文之后，您應該清楚VGA連接器使用金屬外殼的原因和好處了吧，更多VGA連接器有關的問題，您可以向我們的互動平臺dosin2005@dosin-china.com發送郵件進行咨詢，德索工防師會第一時間為您答疑解惑。德索電子，專業的VGA連接器生產廠商，生產的VGA系列產品均通過了ISO認證，有需求的用戶可以撥打我們的免費熱線電話：400-6263-698過來下單額。

《認識VGA連接器使用金屬外殼的原因》由德索電子工防師為您編輯整理，僅供本站用戶查閱，請勿轉載至商業用途，謝謝配合。

本文來源：http://m.shangxuncn.com/24497.html

經常采購連接器的你，可否有聽過VGA連接器和HDMI連接器，或許它們并不熱門，但也絕不是冷門產品，因此作為采購者了解一下這兩款產品還是非常有必要的。下面，德索電子工防師就來為您詳細介紹一下vga連接器和hdmi連接器主要的區別是什么。

談起vga連接器和hdmi連接器之間的區別，歸納起來，大概有幾個方面，具體如下：

1、VGA連接器是幾十年前在1987年設計的，而HDMI連接器是2002年設計的。

2、VGA連接器是以模擬方式發送和接收數據，而HDMI連接器則是使用數字數據。

3、VGA連接器僅支持視頻，而HDMI連接器支持視頻和音頻。

4、VGA連接器是DE-15連接器，由15針組成，而HDMI連接器具有A，C和D類型的幾種插座，它們具有19針。但HDMI連接器中也有B型，有29個針腳。

5、與A，C和D型HDMI連接器相比，VGA連接器的高度和寬度都大得多，即使B型HDMI的長度與VGA接口相比也很薄。

6、VGA連接器不可熱插拔，而HDMI連接器可以熱插拔。根據標準，即使VGA不能熱插拔，也可以在主機正常運行時連接或斷開連接，而不會造成任何損壞。

7、VGA連接器不能為高清視頻提供最佳質量，但是HDMI連接器是高質量高清視頻的理想選擇。

8、現代高端圖形卡沒有VGA連接器插槽，但是有HDMI連接器插槽。

9、由于空間問題，諸如移動電話，超級本和平板電腦之類的小型設備沒有VGA連接器插槽，但通常具有HDMI連接器插槽。

10、當前HDMI電纜連接器的市場價格通常高于VGA電纜連接器的價格。

11、由于使用VGA連接器時計算機和現代LCD監視器都會處理數字數據，因此必須將信號從數字轉換為模擬，然后再從模擬轉換為數字，這會降低質量并增加開銷，但是HDMI連接器不需要這種類型的轉換。

關于“VGA連接器和HDMI連接器的主要區別是什么”就為您介紹到這里了，后續德索小編會為您整理更多VGA、HDMI連接器相關的知識，感興趣的用戶可以關注我們官網資訊頻道的最新動態。德索電子，是國內專業的連接器生產廠家，一直以來，我們對自己的產品有著較高的質量要求，所有產品出廠之前都會要三道質量檢測流程，完全合格之后才會交付到客戶手中，因此廣大客戶可以放心采購我們的產品。

德索連接器采購電話：400-6263-698，專業工防師免費為您答疑解惑。“VGA連接器和HDMI連接器的主要區別是什么”這篇文章由德索運營團隊編輯整理，文中產品配圖，均來自本公司高清實拍圖，僅供本站客戶免費查閱，用以了解產品，請勿盜圖，謝謝合作。

本文來源：http://m.shangxuncn.com/23714.html

連接器的種類五花八門，你知道的有哪些呢?今天，德索電子工防師從這些種類中，挑選了一款VGA接口連接器產品，為您介紹一下關于它的知識，下面我們一起來認識一下VGA接口連接器吧。

德索工防師指出，VGA接口是計算機上的一個端口，一般安裝到主板上的視頻卡上，把計算機連接到視頻顯示裝置。顏色通常是藍色的，連接端口有十五個，在使用VGA接口將計算機連接器顯示器時，要把15個插針全部插入其中。雖然VGA技術曾經是計算機視頻連接的標準，但圖像質量的限制導致許多其他規格標準的接口連接器正在開發中，但目前21世紀仍然繼續使用物理VGA接口連接。

VGA產品與其他接口質量標準比較，更具優勢一些。它能夠以800×600的分辨率顯示，視覺效果更佳優良。它還可以顯示256種不同的顏色，比那些通常只能顯示64種顏色的標準接口適合很多，目前便攜式設備和舊計算機仍然使用VGA接口標準。然而，VGA接口是計算機和顯示器使用的物理連接，早起建立用于使用VGA標準的是計算機的主板和顯卡。目前，由于VGA接口標準不斷的改進，讓它可用于計算機和顯示設備之間構成可靠的連接。

VGA接口是顯示設備與計算機主板或視頻卡之間連接的“母”端口。通常情況下，用來連接兩個設備的VGA線纜是黑色的，并有15個連接“公”端口，排列成三排五個引腳。而計算機的VGA接口為藍色，可以脫穎而出，并且有15個端口是用于連接VGA電纜線上的插針。此類型電纜線具有螺釘，使該螺釘可以插入VGA接口的殼體中并且被緊固以將電纜牢固地保持在適當的位置并保持牢固的連接。

讀完上文之后，您對于VGA接口連接器應該有一個基本認識了吧，更多與VGA接口連接器相關的技術資料，德索運營團隊會繼續編輯整理發布在資訊頻道與您分享。德索電子，是國內專業的VGA接口連接器生產廠家，我們有著十五年的VGA接口連接器生產經驗，可以幫助客戶快速解決VGA接口連接器生產設計中遇到的難題，讓客戶少走彎路，想客戶之所想，急客戶之所急，如需采購VGA接口連接器產品，立即撥打我們的熱線電話：400-6263-698。

挑選優質VGA接口相關產品，立即進入我們的產品頻道頁面(http://m.shangxuncn.com/products/)挑選您想要的產品吧，每一款均通過了ISO認證，符合國際環保要求，售后體系完善，一年內免費質保，交期快，是您值得信賴的靠譜選擇。最后在這里，衷心祝愿每一位客戶朋友采購工作順利，生活順心。

本文來源：http://m.shangxuncn.com/22303.html

采購D-SUB(VGA)連接器，請撥打我們的免費電話：400-6263-698，質量好，交期快，值得信賴。東莞市德索五金電子有限公司是專業D-SUB連接器生產廠商，我們始終秉持著為客戶提供更好更優質的產品理念而努力。下面德索工防師針對我們生產制造過程中長期以來遇到的問題點，以及針對問題所做出的改善方案為大家做一個簡單的分享。

既然是要談D-SUB連接器，我們有必要先對其定義和應用做一個交代。D-SUB是D-subminiature的簡稱，是一種接口形狀、結構的標準。同時，D-SUB又包含若干子類，比如DB25，第一個字母D表示屬于D-SUB，第二個字母B是描述接口的大小—和后面的數字(針數)對應(A=15針，B=25針，C=37針，D=50針，E=9針)。每種接口又分公頭(plug)和母頭(socket)。談到此處，不知道你有沒有發現一個問題。由于計算機的普及，最常用的DE 9產品，在長期被誤讀的情況下，已然被“改名”DB 9了。D-SUB只是描述連接結構，本身并沒有定義整個接口或所有針腳的作用。

其次，D-SUB產品的應用。最常見的是個人電腦上VGA并口(DB25母頭)、COM串口(DE9公頭)和顯卡與顯示器之間的橋梁，負責向顯示器輸出相應圖像信號的(DB15)等等。D-SUB車針連接器、D-SUB大電流連接器、D-SUB混裝連接器、D-SUB防水連接器、D-SUB同軸射頻連接器等廣范應用于運算、視頻和通信領域。同時，工防、醫療、儀器和當下發展勢頭迅速的平衡車、滑板車等消費產品中，也用到此類連接器。

接下來我們再看看常用D-SUB產品的分類(如下);

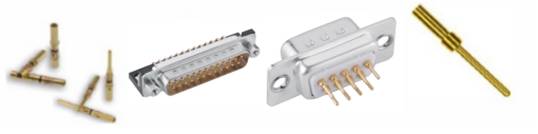

一、按端子型態

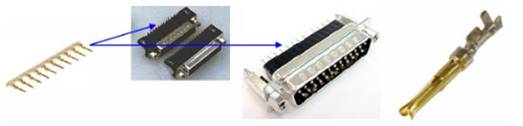

1.沖壓端子連接器



　　2. 車削端子連接器



　　二、按產品使用型態(其中包括1.0MM端子和高密度0.76MM端子兩種)

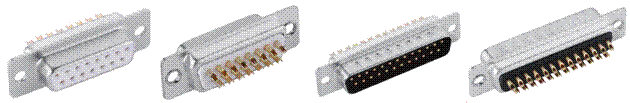

1.焊線類

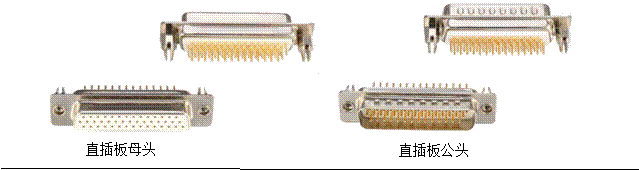

　　2.直插板類(180度直插)

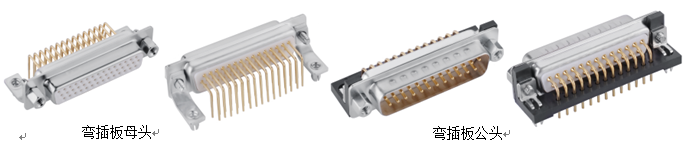

　　3.彎插板類(90度插板，也稱L型插板)



　　以上所列示圖中的任意結構即可使用沖壓端子，也可使用車削端子。同理，示圖中帶有螺絲、魚叉、支架等附件，都是按客戶要求的規格增加的。僅端子、膠芯、外殼屬于標準配件。知道了產品的大概結構，后面講述的問題點就很容易理解了。

下面我們一起來了解一下D-SUB連接器常見的問題點及改善方案。

通常所說的產品問題點是指外觀問題、尺寸問題以及功能問題三大類：總體來說，外觀問題和尺寸問題，在不影響產品使用(功能)的情況下，客戶也是默認允許3‰比例的存在(最終還是得看客戶的要求)。所以，輕微的問題點就不一一舉例說明了，重點講解一下對產品性能有影響或存在隱患的問題點。按8-D分析法，所有的問題點追根溯源后，基本都屬于零部件(材料)、人為、工藝缺限以及部分工藝限制造成的。那么，接下來我們直接按產品零部件分類講解一下;

材料問題：

1. 端子;氧化、變形、電鍍不良(如露銅和鹽霧NG)，后工序(自動機組裝或折彎)造成損傷等外觀問題。母端子剖槽口(沖壓端子也稱喇叭口)、焊杯口、卡點等尺寸問題。因外觀和尺寸，影響到產品使用的情況(功能問題)。

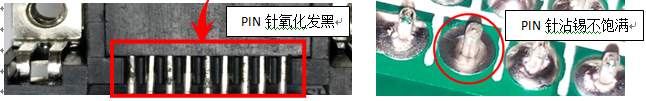

示例;PIN腳、PIN針氧化造成產品上錫不良。



　　導致此類問題發生的原因主要有以下三點;①.沖壓連料帶產品，切PIN位置是被破壞的，此為沖壓類產品結構所限。②.圖中PIN針中間氧化，沖壓PIN針多為包圓結構，電鍍時包圓內壁無法達到與外層一致的鍍層，且不易風/烘干，時常殘留水份在其中。導致此位置異常發生頻率是最高的。③.季節性氣候，溫濕度落差太大，導致產品保質期縮短。

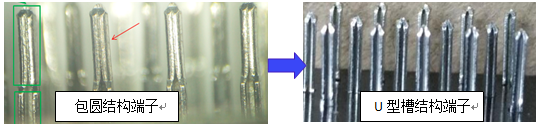

改善建議;①.(沖壓類)PIN腳結構即然無法避免，則可以依靠縮短使用周期來改善。比如，鍍錫/可焊鎳的產品，正常保質期為12個月。那么，客戶下訂單時，可以與客戶確認一下大概的使用日期。盡量讓產品在生產后的3個月內使用，產品經過焊錫后。切PIN點已被封閉，異常自然也就不會發生了。②.PIN針中間氧化，原因在結構，改善自然也就在結構。如下圖中，將包圓結構改成“U”型槽結構，產品鍍層均勻且不會有風/烘干問題存在，自然就解決了。



　　③.季節性溫濕度造成的的問題。目前，生產工廠的倉庫基本上都是恒溫恒濕管控。只要實際執行監管到位，基本可預防問題發生，不會影響到產品使用壽命。

如果成本允許或者客戶對產品的外觀性能要求高，建議選擇 車針D-SUB產品 。散PIN端子+滾鍍工藝，基本不存在氧化問題。PIN針為實芯結構，可以確保PIN針沾/焊錫位置的鍍層完好。最后，鍍金產品恒溫恒濕情況下，保質期正常可達到3-5年。電氣、機械性能也較沖壓結構的產品要好很多。

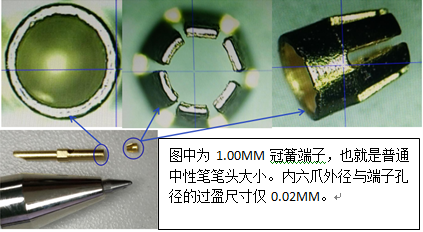

圖中為1.00MM冠簧端子，也就是普通中性筆筆頭大小。內六爪外徑與端子孔徑的過盈尺寸僅0.02MM。

而且，車削公端子更不存在子彈頭(對插位置)包圓、開口不良。當然，并不是說車削類產品就完全沒有問題。比如，母端子的剖槽口(喇叭口)問題點，和沖PIN一樣存在。沖針易錯位，車針不會錯位，但是對稱度尺寸易跑偏。通常1.00MM系列需要嚴格管控在0.05MM公差范圍內，0.76MM系列則需要管控有0.03MM以內。才可以盡可能減少發生實配困難、無法對插以及產品壽命無法達到的現象。

為了從根本上解決對插和壽命的問題，我們致力于研究工防標準的冠簧結構(如右圖)。另外，我個人認為冠簧結構的產品，最大的改進點應該是瞬間斷電上面的進步，特別適用于需要在運動或震動狀態下使用的產品連接。當然，在冠簧產品的生產過程中，我們也有過失誤，為此付出了相當大的代價。幸運的是我們的團隊沒有放棄，遇到的難題一個一個被功克。最終實現了性能良好、壽命可達到10000次以上的產品。



　　2. 外殼氧化、變形、拉伸破裂、電鍍不良(如露銅和鹽霧NG)，后工序(鉚壓)造成的損傷等。

對于外殼的問題點，只需要簡單概括一下就好，除了外被損傷會導致組裝成品后的鹽霧測試不達標。其他外觀、尺寸都是按協會標準生產，基本上不會影響到產品的使用功能。

3. 膠芯的最常見不良，主要表現在縮水、破裂、偏芯(即圓孔同芯度)和色差等。

①.膠芯縮水、破裂，影響的因素很多，包括材料(添加水口料)、成型溫度、成型時間以及是否在常溫下冷卻等等。(補充說明;常說的水口料通常包括水口、制程中之不良品、調機品、調試機器時的料頭;)

管控建議;機臺穩定性和人員的正常流動，是發生異常的最主要因素。所以，必須將成型的相關參數以文件(SOP)形式定議，人員培訓考核后方能進行操作，同時要有人監督執行情況(如:IPQC)。另外，就是膠芯材質的選用必須考慮以下因素;客戶使用的焊接溫度、焊接時間，材料的耐溫、防火級別等等。目前D-SUB連接器基本都是用PBT材質，部分客戶要求操作溫度較高的，也會選用LCP材質。改善問題點最為重要的是水口料的添加。首先，添加的比例一定要≦25%，超過此比例或者水口料反復使用(正常情況，二次水口是不允許被使用的)，是造成膠芯嚴重縮水和易破裂最直接的原因。客戶對連接器性能要求高的最好采用原料生產，拒絕添加水口。同時，制程中的不良品、調機品，是不包括已組裝過端子和外殼的拆解物料。通過長時間對異常問題的統計分析發現，大部分連接器的耐電壓測試NG、成品短路不良等，都是因膠芯內含有金屬雜質造成的。

②.偏芯;對于沖壓型連接器和車削剖槽結構的產品來說，膠芯偏芯管控在0.15MM以內，對組裝和產品的使用性能造成的隱患并不太明顯，基本可以忽略不計。但是，冠簧結構產品，所使用的膠芯同芯度尺寸需要在0.05MM以內(還需要評估主體的內孔與端子外徑的過盈公差)。以下案例就是因同芯度問題，造成直接損失超過10萬。

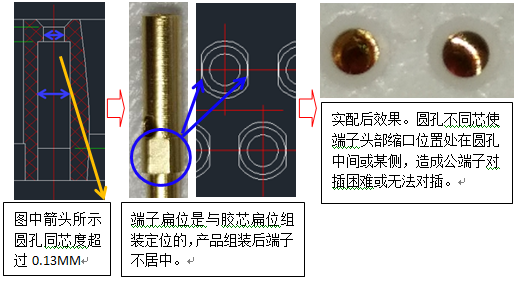

實配后效果。圓孔不同芯使端子頭部縮口位置處在圓孔中間或某側，造成公端子對插困難或無法對插。

端子扁位是與膠芯扁位組裝定位的，產品組裝后端子不居中。

圖中箭頭所示圓孔同芯度超過0.13MM



　　示例1;針孔同芯度偏芯超0.15MM，導致公母無法對插(僅前蓋或后蓋偏芯)。

示例2：膠芯前后蓋不同芯，導致端子歪斜。除了會造成示例1中的異常問題以外，還會導致沖PIN公端擠壓斷裂、壽命不達標等問題。

左圖為正常實配效果。右圖中前、后蓋偏芯0.38MM。

前后蓋實配后，將端子擠壓歪斜/斷裂。對插壽命不達標等等。



　　4. 螺絲、螺母、魚叉、支架(分鐵支架、銅支架和塑膠支架)等。此部分配件，相對來說問題點比較少，以下做個粗略的統計。

①. 螺絲、螺母和魚叉最常見問題點有螺紋不規則、攻牙尺寸不到位、翻鉚位置偏芯以及電鍍后鉚壓脫皮(百格測試NG)、開裂等。

管控重點與其他零部件無異，生產參數文件化記錄并培訓。所使用的模、治具嚴格按使用壽命監管到位。檢驗治具(如通止規標準件)定期校驗，按定議的AQL執行檢驗。問題點還是在可控范圍內的。致于鉚壓脫皮、開裂，一般因鍍層過厚所致。按客戶的鹽霧標準設定鍍層厚度，正常控制在鎳不超過180 U”或都底層+表層不要超過280 U”。可控制異常的發生。

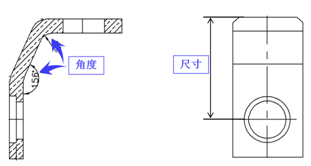

②.帶支架的連接器，多數為板端(前面所說的彎插板類型)使用。對整個產品來說，是起到一個輔助固定作用的。所以，外觀和尺寸要求并不嚴格，塑膠類型最常見的僅成型批鋒一項。鐵、銅支架需要特別注意成型的角度，和匹配產品PCB板孔位的間距尺寸(如右圖)，此兩點影響著連接器與PCB板的貼合效果。



　　1.00MM和高密度0.76MM系列的零部件的問題點和管控點，基本上講完了。解決掉零部件的異常問題，成品組裝自然就順暢了。最后，簡述一下組裝過程中的注意事項(沖壓端子類型的產品，多為自動機組裝。以下主要是針對車削端子類連接器);①.最易發生的前后殼反向。可在鉚壓治具上，利用寬窄邊定位防呆來解決。②.杯口反向。人工核對扁位插端子，不可控因素較多暫不能100%杜絕。目前，依靠后工序人員互檢，鉚壓前全檢來預防。最終的目標是實現自動化組裝，從根本上改善此問題點。③帶鉚釘、螺母等需要管控扭力的產品。需要清楚的定議鉚壓行程，并對此項目做好首檢、定時自檢、末檢的監控。

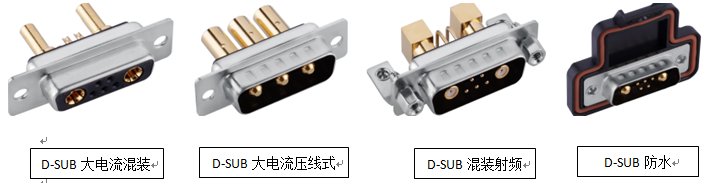

此次，主要介紹了1.00MM和高密度0.76MM系列的內容。關于車針D-SUB大電流、D-SUB混裝、D-SUB射頻和D-SUB防水等系列產品(附樣圖)，如果有興趣了解或者有任何建議，歡迎聯系我們，我們一起成長。



　　讀完上文之后，您對于D-SUB(VGA)連接器常見問題及解決方案應該有個基本認識了，更多與D-SUB(VGA)連接器相關的文章，您可以自己進入http://m.shangxuncn.com/category/d-sub-ask/此頻道查閱。德索電子是專業的D-SUB(VGA)連接器生產廠商，至今已有十四年的D-SUB(VGA)連接器生產經驗了，我們可以快速的解決各種D-SUB(VGA)連接器產品生產制造中的棘手難題，盡量的讓客戶少走彎路。如需采購D-SUB(VGA)連接器，請撥打我們的熱線電話：400-6263-698，專業工防師輔助您的采購工作順利進行。
