GX16航空插頭產品展示

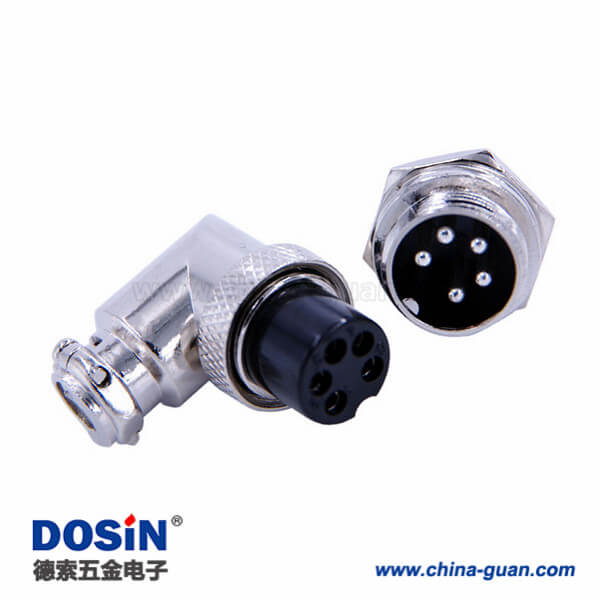

航空插頭5芯連接器開孔16mm彎式母頭公座

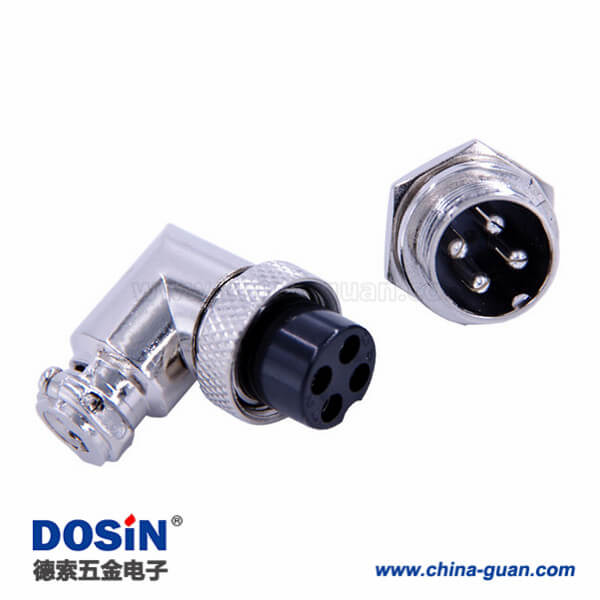

GX16 4芯防水插頭插座連接器彎式穿墻式航空頭

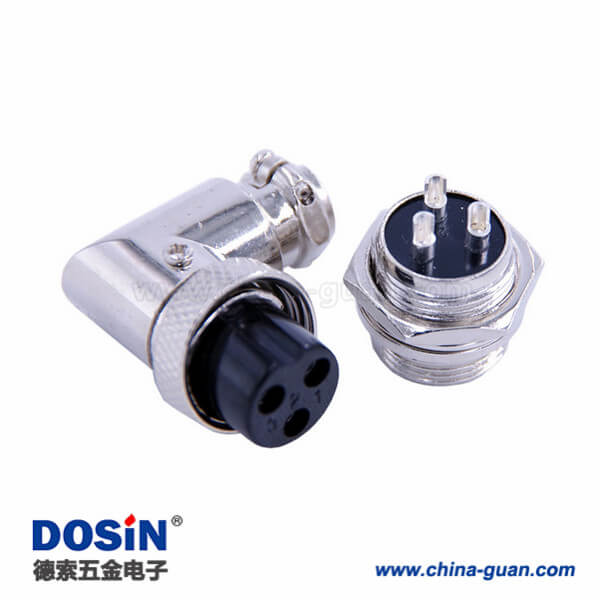

GX16 3芯彎式連接器母頭公座板端接線

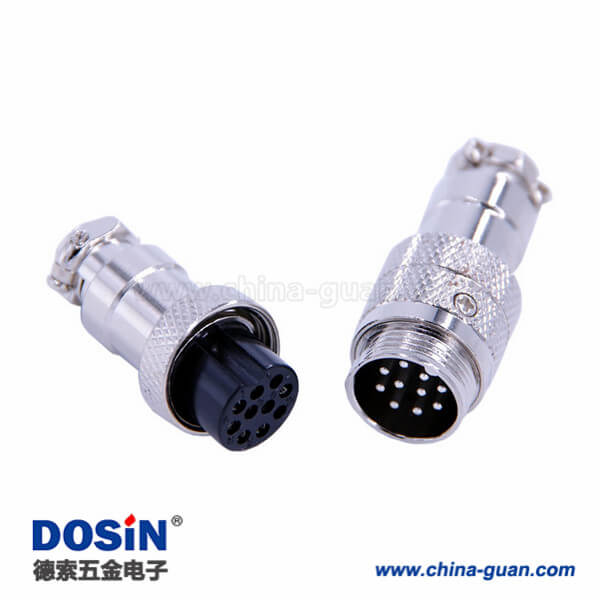

GX16插頭插座10芯防水連接器直式

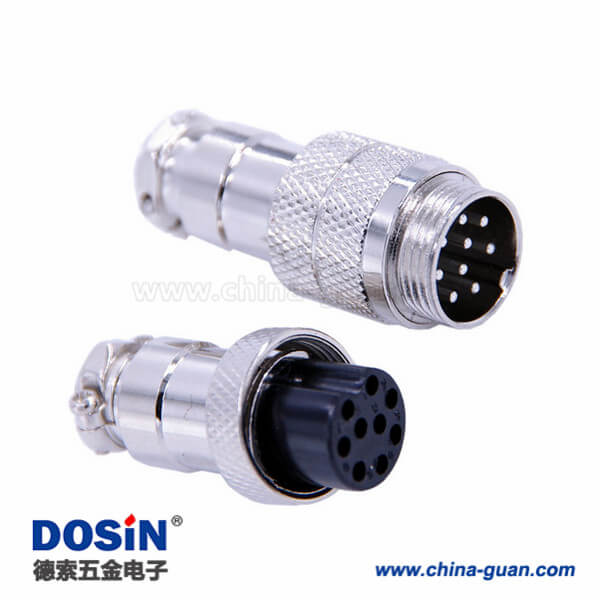

9芯航空插頭GX16直式公頭母頭電纜式連接器

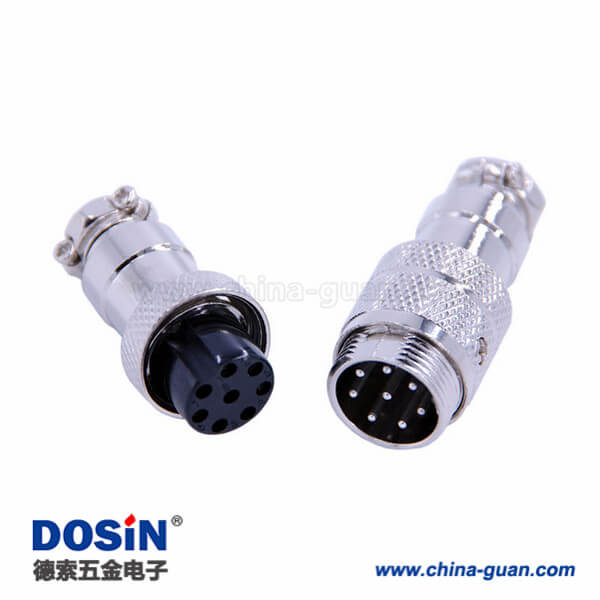

8芯航空插頭連接器防水IP55公母對接電子連接器

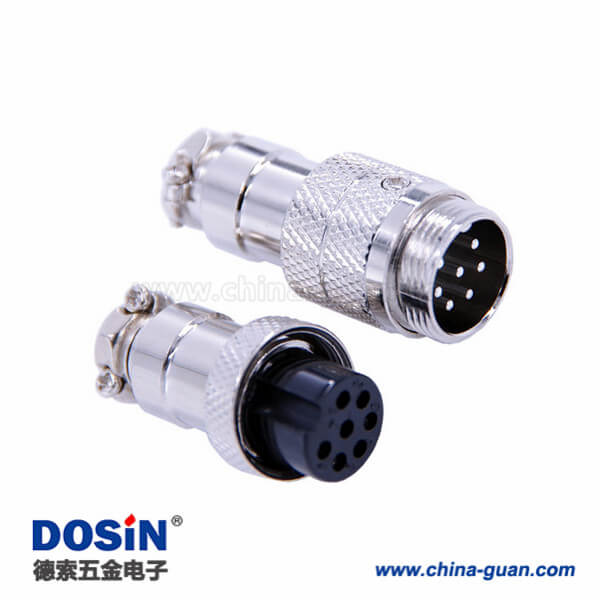

7芯密封連接器GX16直式公母對接航空頭

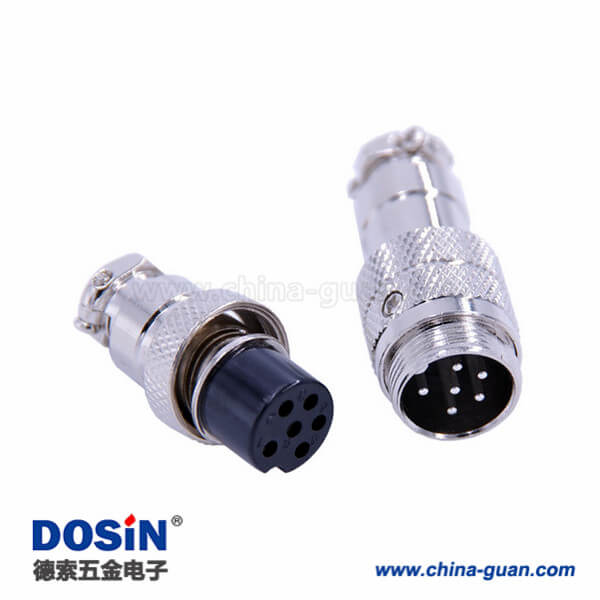

6芯航空對接插頭GX16直式金屬公母連接器

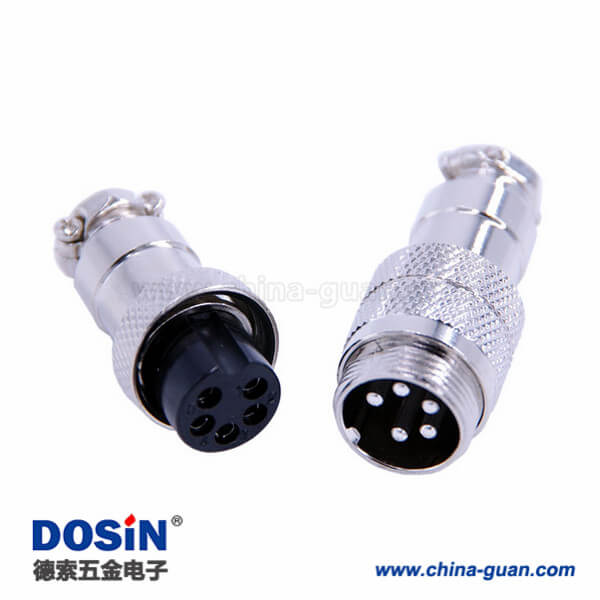

GX16對接航空插頭直式5芯防水IP55圓形連接器

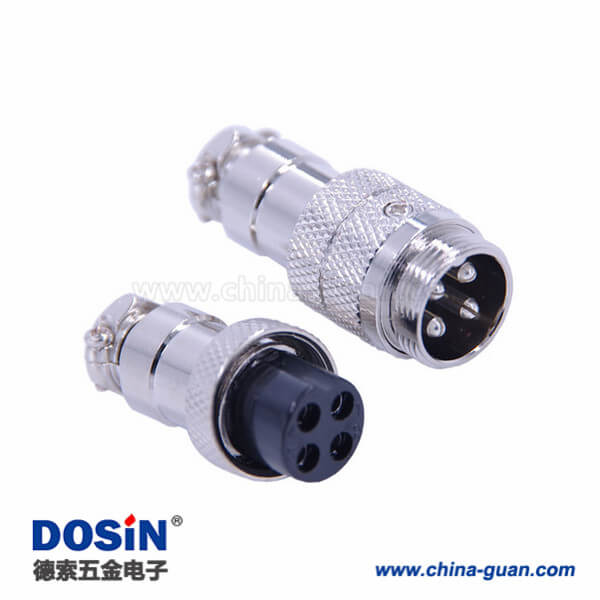

GX16 4芯航空插頭接線直式公母對接式連接器

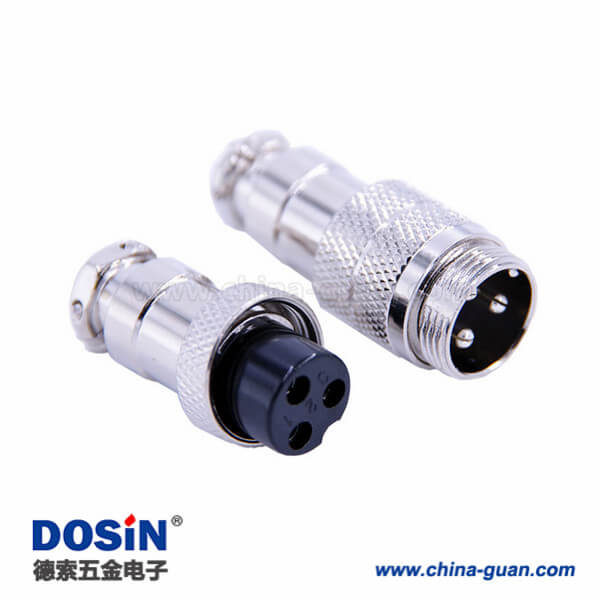

GX16 3芯對接航空插頭直式公母頭接線

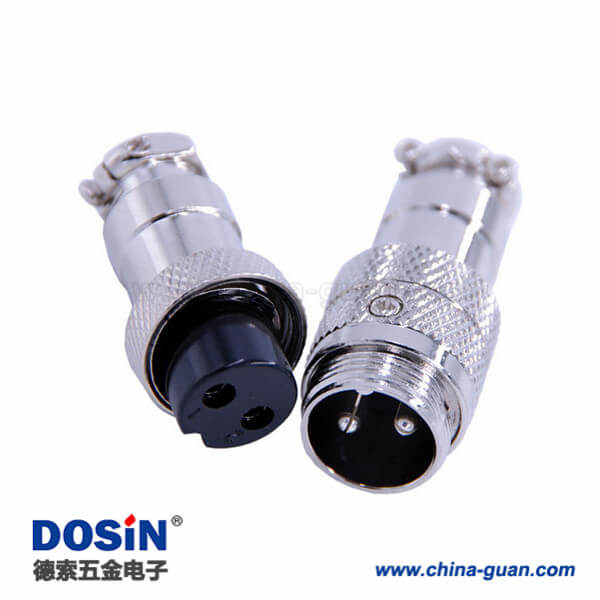

防水航空插頭GX16 2芯直式電纜連接器

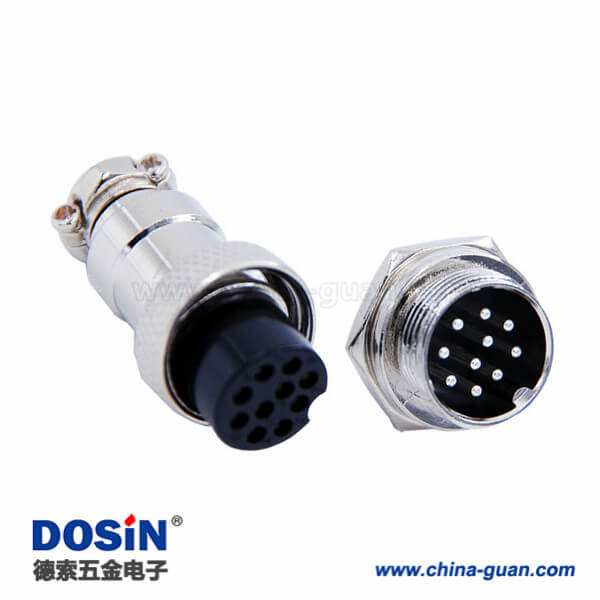

GX16 10芯插頭插座直式金屬公母航空連接器

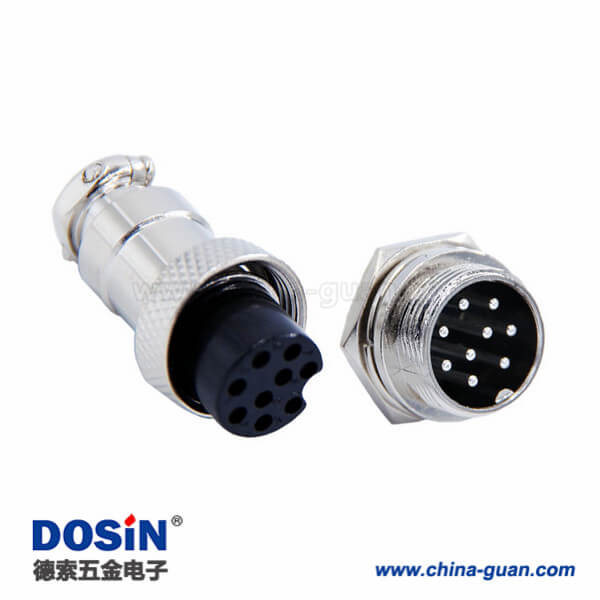

航空插頭插座GX16 9芯直式防水連接器

GX16 8芯航空連接器直式公母連接器

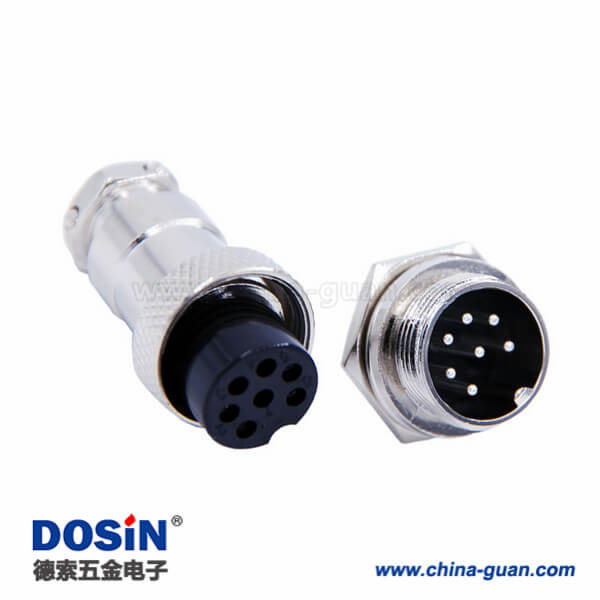

7芯GX16航空插頭封裝直式公頭座子母頭插座

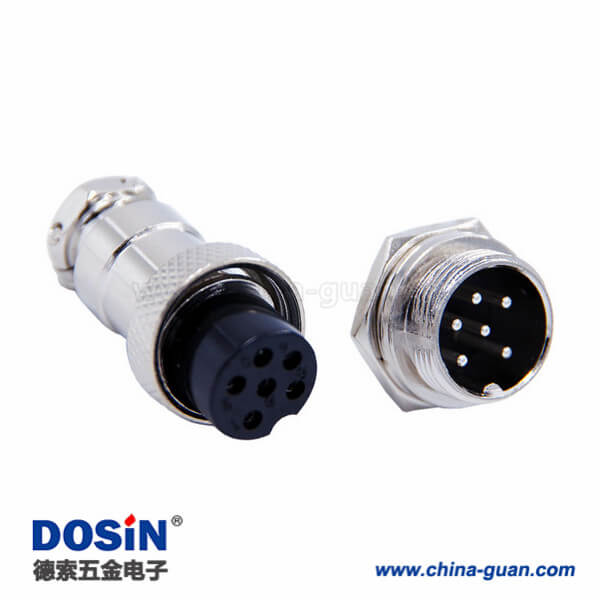

6芯航空插頭GX16直式螺紋連接式航空頭

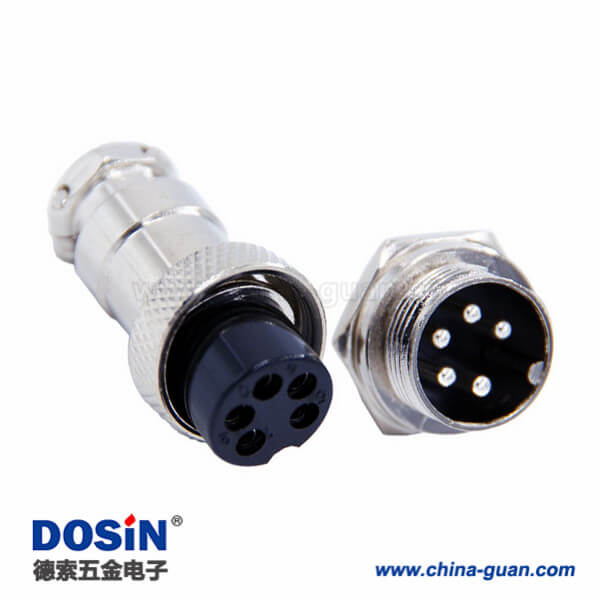

航空插頭5芯GX16直式防水電子連接器

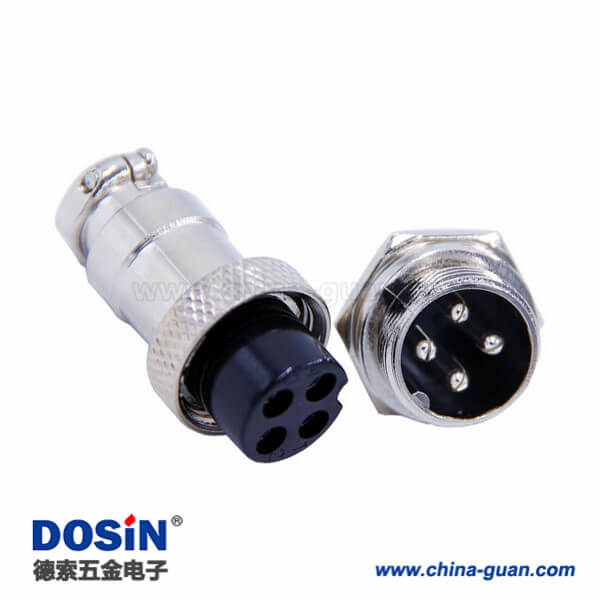

GX16 4芯航空連接器直式電纜式母頭公座

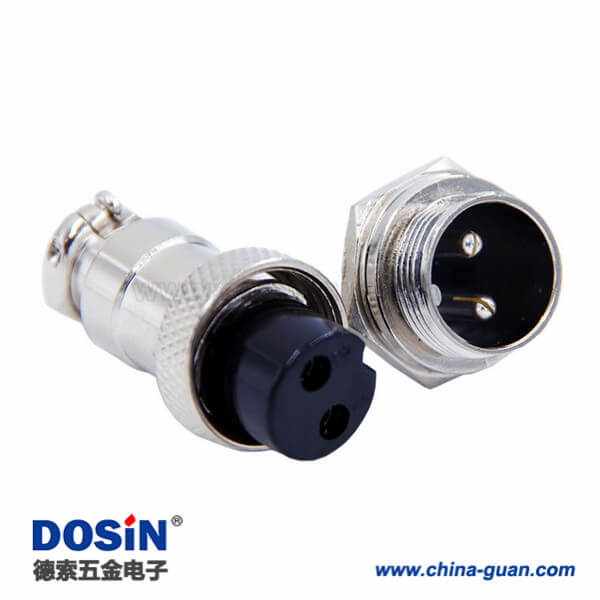

GX16兩芯航空插頭直式金屬防水連接器
GX16連接器性能、工藝、應用
電氣性能
- 額定電流:5A
- 額定電壓: 250V AC/ rms 50Hz
- 耐電壓:1000V AC/ rms 50Hz for one minute
- 絕緣電阻:1000M? at 500V DC
- 接觸電阻:?20mΩmax
機械性能
單觸點插入力:1.19磅(0.54kg)max
單觸點拔出力:0.13磅(0.06 kg)min
使用壽命:≧500 cycles
環境性能
溫度范圍:-55~125℃
生產工藝:
1.外殼
材質:鋅合金/銅 鍍鎳
工藝:銅-車加工-電鍍 鋅合金-壓鑄-電鍍
2.針
材質:銅,鍍鎳/鍍金
工藝: 原材料-車加工-電鍍鎳-電鍍金
3.絕緣體
材質:黑膠木(Black Bakelite)
工藝:原材料-車加工
4.配件
螺母,墊片,防水圈,防護帽: Rubber,鋅合金 Zinc alloy,銅 Brass
應用領域:
GX系列適用于儀表儀器、電子設備間的電氣連接、導線和電纜之間相互連接或穿墻隔板連接之用。GX?系列螺紋連接,導電性能穩定,且具備一定的防水功能,安全可靠,最先應用于航空領域,以滿足移動或震動的環境要求。隨著生產技術的發展,成本的降低,民用領域也開始普遍適用。現廣泛應用于航空、航海,計算機、通訊、石油勘測、導航、防盜器、交通、機械電子等領域。
