GX20航空插頭產品展示

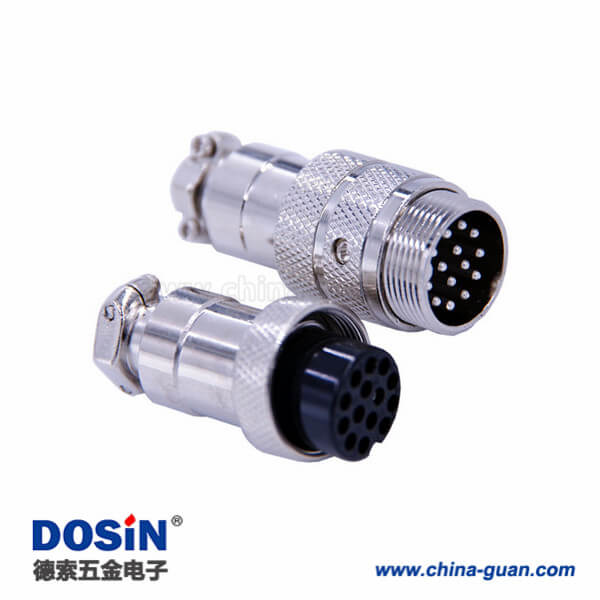

14芯圓孔插頭接線GX20航空直式公母對接連接器

12芯對接航空插頭連接器GX20公母電子連接器直式

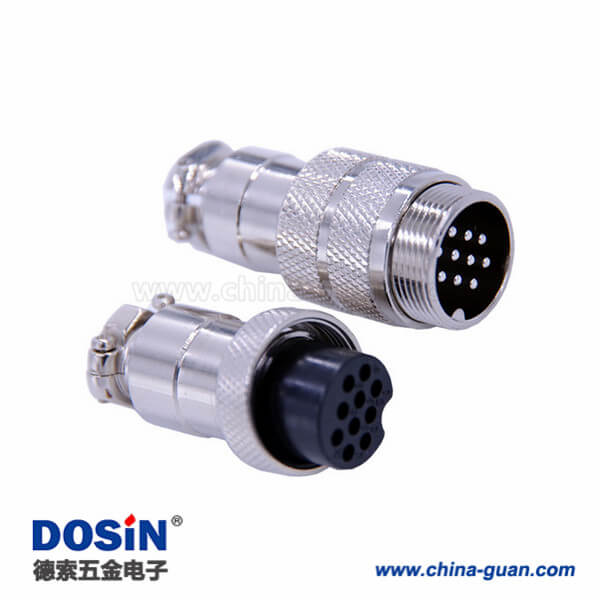

10芯電纜航空插頭直式GX20對接圓形公母連接器

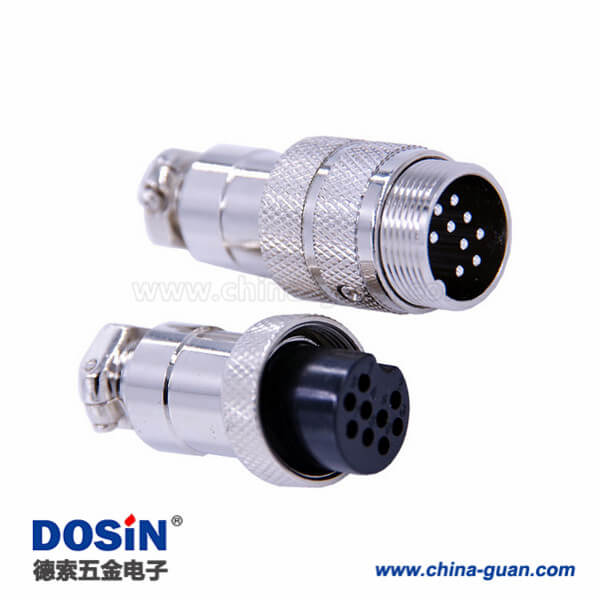

GX20航空插頭9芯對接款直式公母防水連接器

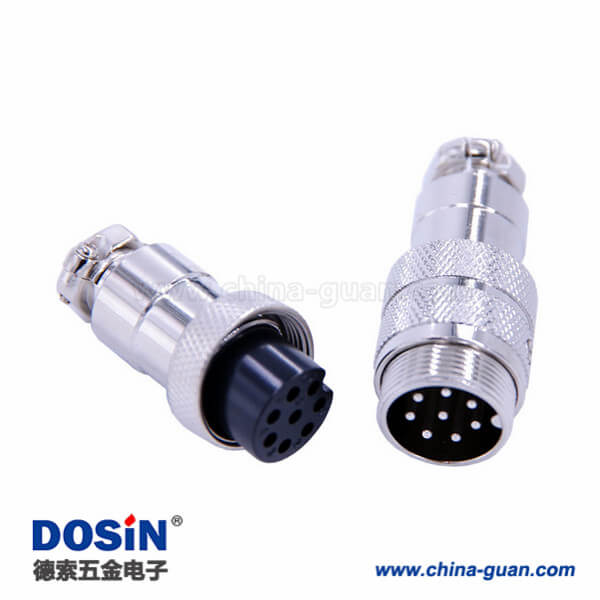

GX20 8芯連接器直式對接公母航空連接器

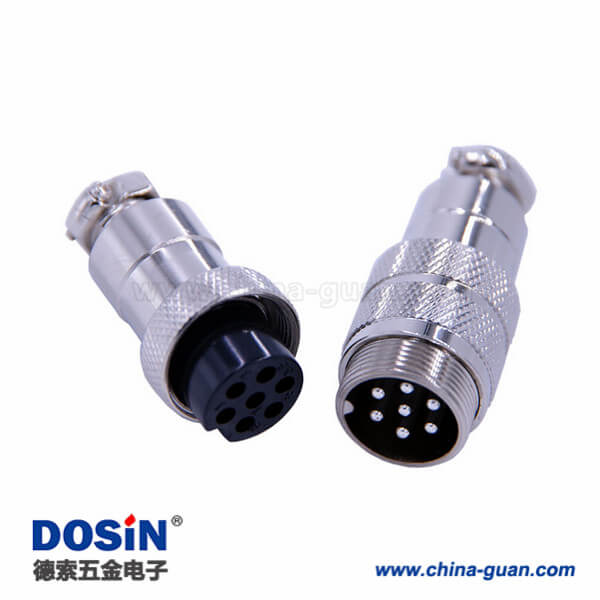

防水連接器7芯GX20直式對接航空插頭公母

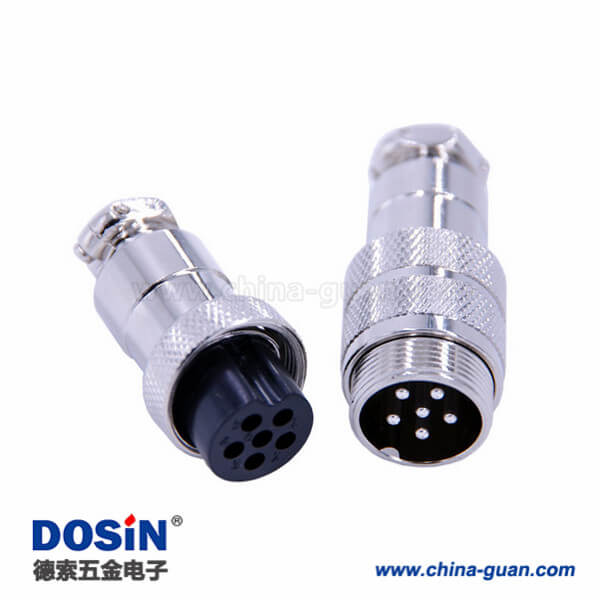

6芯電纜線連接器GX20直式公母航空插頭接線

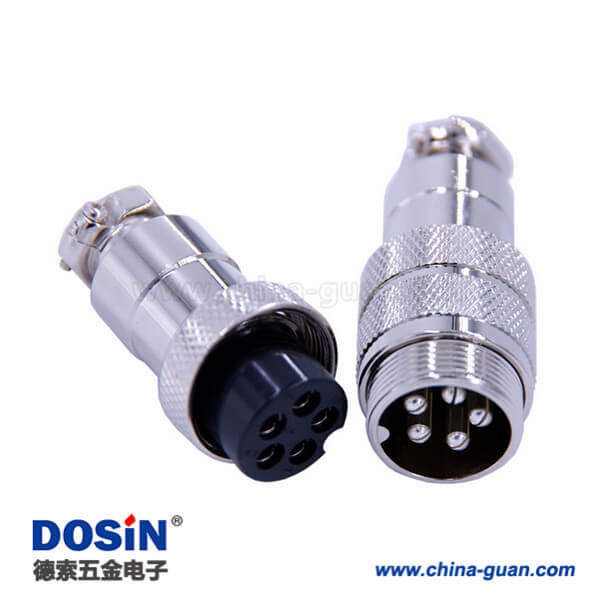

航空插頭連接器GX20直式對接公母連接器

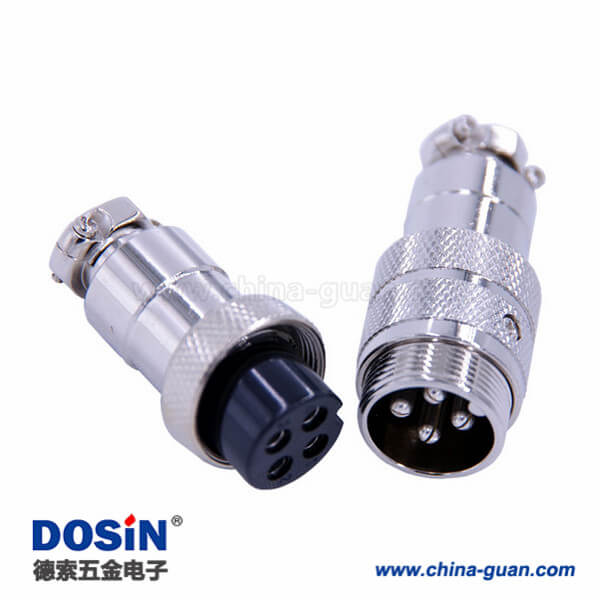

GX20航空插頭接線4芯直式對接公母連接器

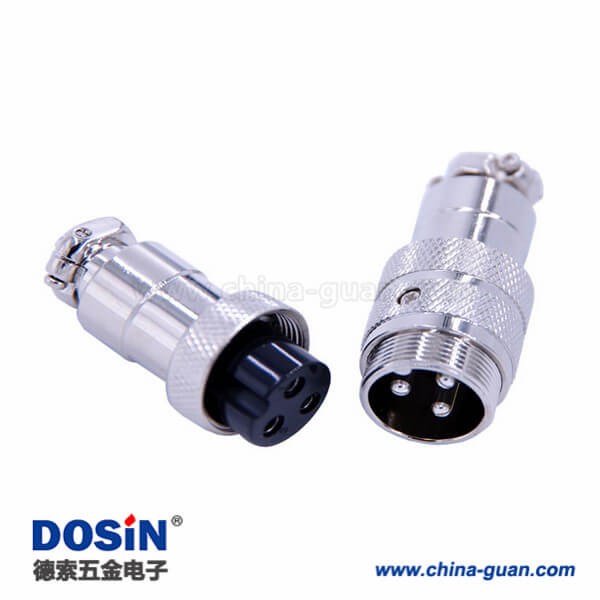

GX20對接航空插頭3芯接線式直式電子連接器

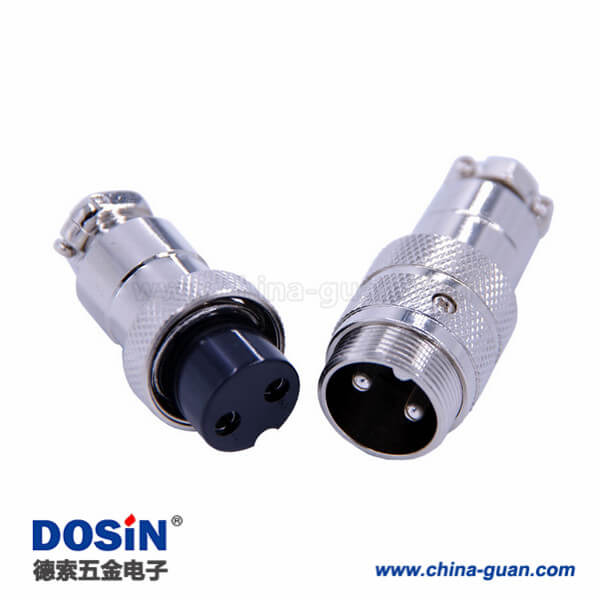

GX20航空對接插頭2芯電纜式直式公母圓形連接器

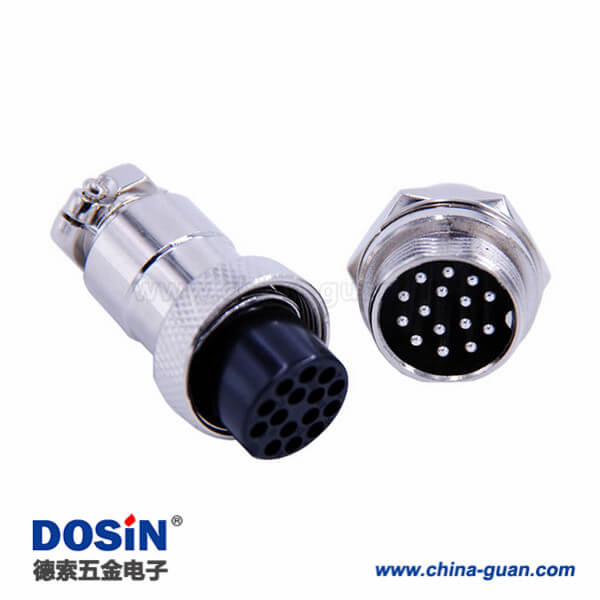

GX20航空連接器15芯直式防水插頭插座

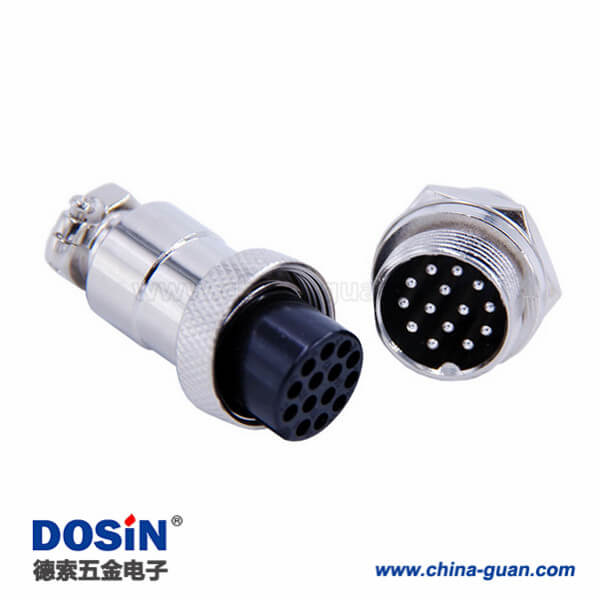

14芯航空插頭連接器GX20直式常規款母插頭公插座

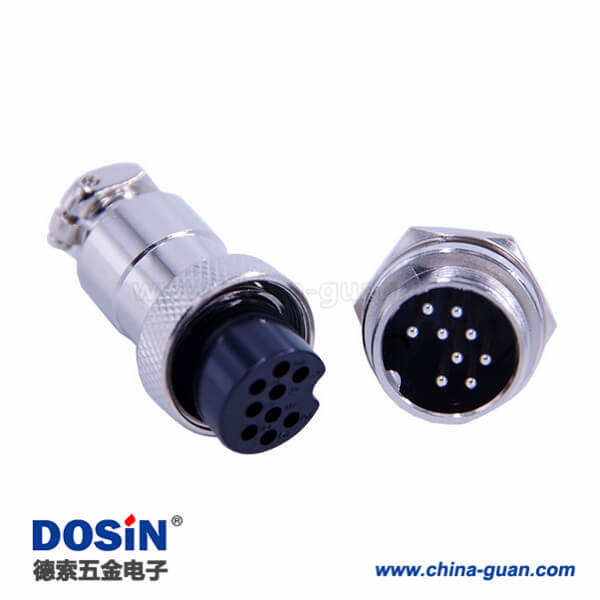

GX20圓形連接器9芯直式公母航空連接器

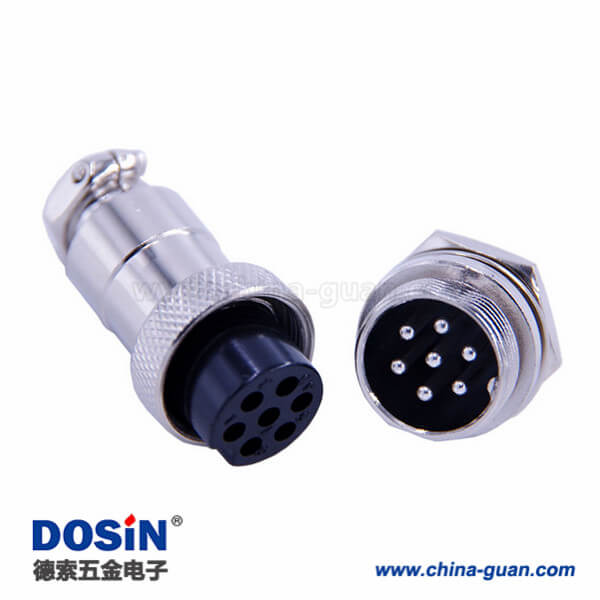

防水航空插頭GX20 7芯直式公插座母插頭

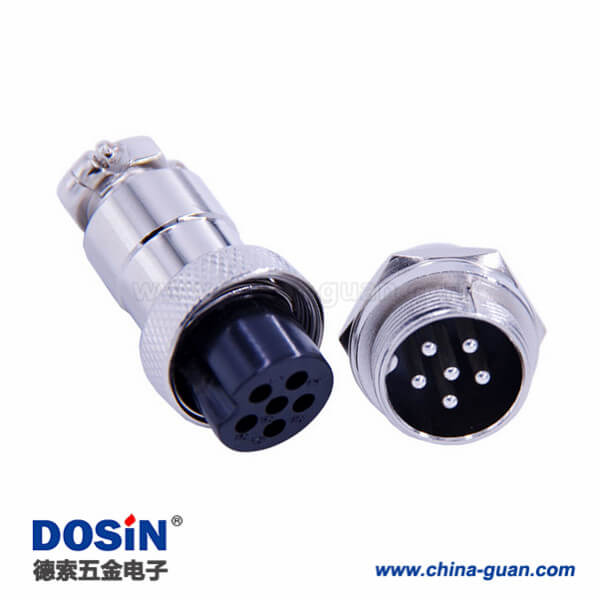

電子連接器GX20 6芯直式圓形母頭公座

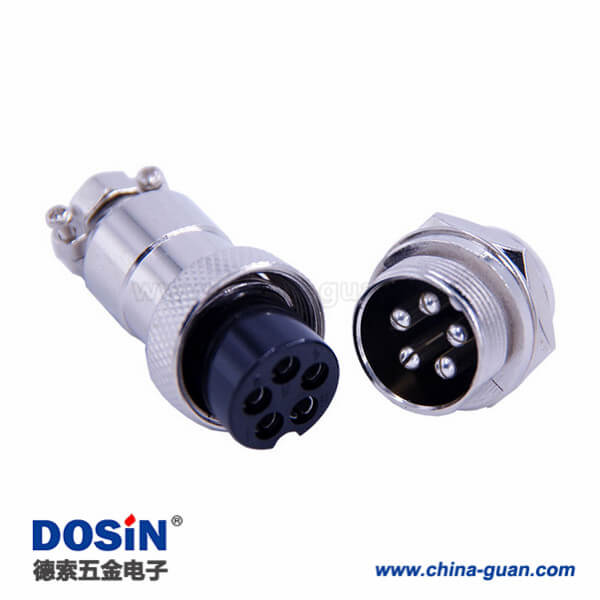

5芯GX20圓形連接器直式公插座母插頭

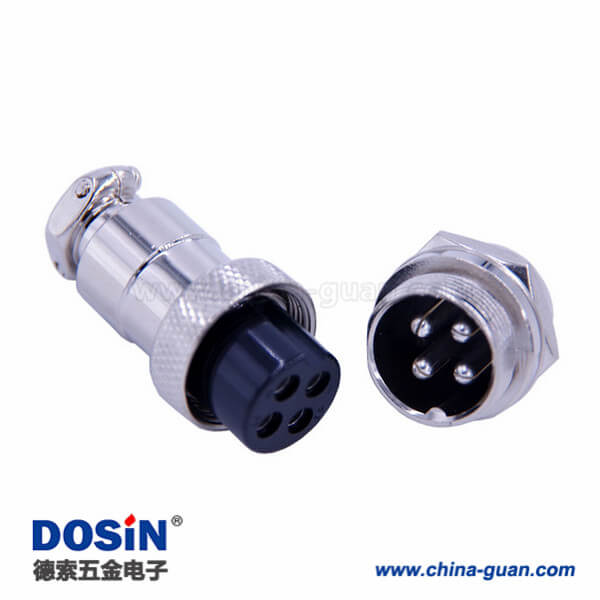

航空插頭插座4芯GX20直式圓形公母連接器

3芯航空頭GX20直式防水電子連接器

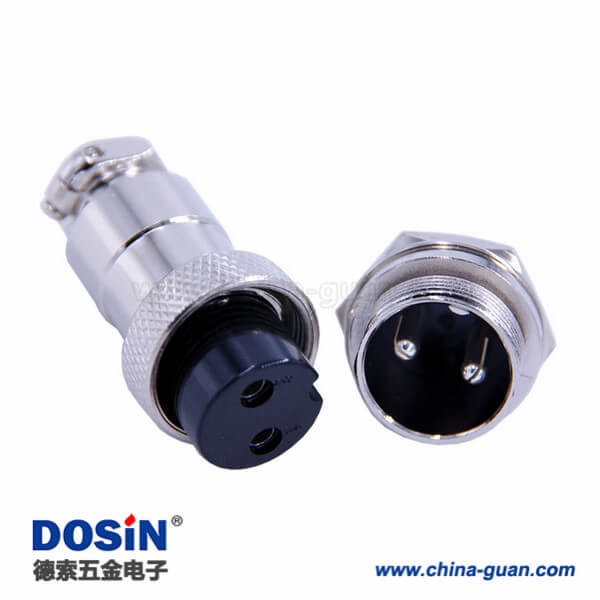

GX20 2芯圓形連接器直式公頭插座母插頭
GX20連接器性能、工藝、應用
電氣性能
- 額定電流:5A
- 額定電壓: 250V AC/ rms 50Hz
- 耐電壓:1000V AC/ rms 50Hz for one minute
- 絕緣電阻:1000M? at 500V DC
- 接觸電阻:?20mΩmax
機械性能
單觸點插入力:1.19磅(0.54kg)max
單觸點拔出力:0.13磅(0.06 kg)min
使用壽命:≧500 cycles
環境性能
溫度范圍:-55~125℃
生產工藝:
1.外殼
材質:鋅合金/銅 鍍鎳
工藝:銅-車加工-電鍍 鋅合金-壓鑄-電鍍
2.針
材質:銅,鍍鎳/鍍金
工藝: 原材料-車加工-電鍍鎳-電鍍金
3.絕緣體
材質:黑膠木(Black Bakelite)
工藝:原材料-車加工
4.配件
螺母,墊片,防水圈,防護帽: Rubber,鋅合金 Zinc alloy,銅 Brass
應用領域:
GX系列適用于儀表儀器、電子設備間的電氣連接、導線和電纜之間相互連接或穿墻隔板連接之用。GX?系列螺紋連接,導電性能穩定,且具備一定的防水功能,安全可靠,最先應用于航空領域,以滿足移動或震動的環境要求。隨著生產技術的發展,成本的降低,民用領域也開始普遍適用。現廣泛應用于航空、航海,計算機、通訊、石油勘測、導航、防盜器、交通、機械電子等領域。
