??Ken / 德索連接器-胡工

---

古人講器物之工，有一句話：

“器以載道，工以成之。”

在現代電子工業中，這句話依然成立。

在通信設備、測試儀器、射頻系統中，很多人關注的是芯片、天線和系統架構，卻很少有人注意到一個小小的部件——同軸連接器（Coaxial Connector）。

但在工程現場，我們經常看到這樣一句話：

“信號走得遠，連接必須穩。”

而同軸連接器，正是連接信號與設備之間最關鍵的一環。

從一塊金屬材料，到最終能夠穩定傳輸高頻信號的精密連接器，中間經歷的是一整套嚴謹的制造流程。今天，我就從工廠視角，帶大家看一看同軸連接器生產的全過程。

---

一、什么是同軸連接器？

在進入生產流程之前，我們先簡單理解一下同軸連接器。

同軸連接器是一種用于連接同軸電纜與電子設備的射頻接口，其核心結構通常包括：

?? 中心針（Center Contact）
?? 絕緣體（Insulator）
?? 外導體（Outer Conductor）
?? 殼體（Housing）

它之所以被稱為“同軸”，是因為信號導體與外導體共享同一中心軸線，這種結構能夠有效減少電磁干擾，并保持穩定的阻抗。

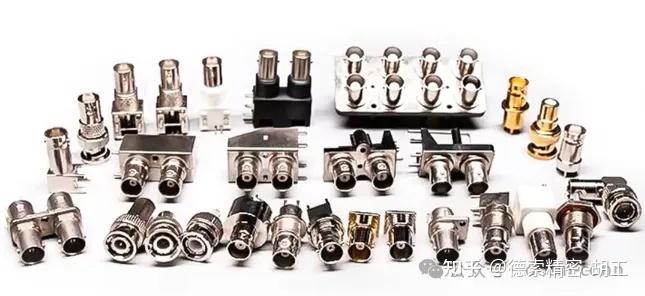

常見的同軸連接器類型包括：

• SMA連接器

• BNC連接器

• N型連接器

• TNC連接器

• MMCX連接器

這些連接器廣泛應用于：

?? 通信基站
?? 無線設備

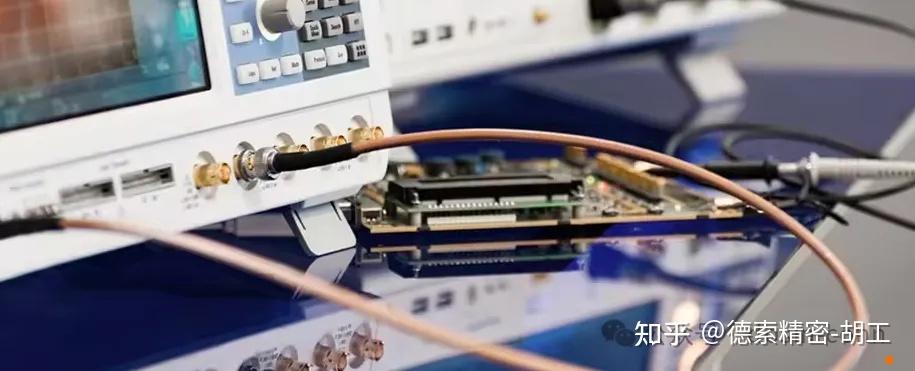

?? 測試測量儀器
?? 汽車電子
?? 工業設備

不同應用場景，對連接器的精度和性能要求也不同。

---

二、同軸連接器生產的第一步：原材料選擇

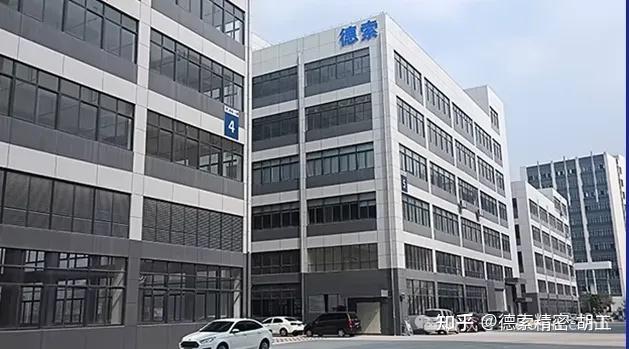

在德索工廠里，同軸連接器的生產并不是從機器開始，而是從材料選擇開始。

最常用的金屬材料包括：

絕緣材料通常使用：

• PTFE（聚四氟乙烯）

• PBT工程塑料

• PE材料

這些材料不僅要滿足機械結構需求，還必須滿足高頻信號傳輸的穩定性要求。

因為在射頻領域，一個細微的尺寸偏差，都可能影響阻抗匹配和信號反射。

---

三、精密加工：同軸連接器生產的核心環節

在材料確定之后，生產進入最關鍵的一步：

精密加工。

同軸連接器的金屬零件通常通過 CNC數控車床進行加工。

主要工藝包括：

?? 數控車削
?? 鉆孔與攻牙
? 精密銑削
?? 尺寸檢測

例如，一個常見的 SMA連接器中心針，直徑通常只有 0.9mm 左右。

加工過程中，如果偏差超過 ±0.005mm，就可能導致接觸不穩定。

因此，在生產過程中，我們通常需要使用：

• 數控車床

• 自動送料系統

• 高精度檢測儀器

來確保每一個零件都符合設計標準。

---

四、電鍍工藝：提高連接器性能的關鍵步驟

完成機械加工后，同軸連接器的金屬零件還需要經過一個重要步驟：

電鍍處理。

電鍍不僅是為了外觀，更是為了提升連接器的電氣性能和耐腐蝕能力。

常見的電鍍類型包括：

? 鍍金（Gold Plating）
? 鍍鎳（Nickel Plating）
? 鍍銀（Silver Plating）

例如：

• 中心針通常采用鍍金處理，以降低接觸電阻

• 外殼部分則多采用鍍鎳，增強耐腐蝕能力

在高頻信號傳輸中，表面導電性能非常重要，因此電鍍厚度也需要嚴格控制。

---

五、絕緣體制造：保證信號穩定

同軸連接器中的絕緣體通常由 PTFE（特氟龍） 制成。

這種材料具有幾個非常重要的特性：

?? 低介電常數
?? 耐高溫
? 高頻損耗低

在生產過程中，絕緣體通常通過 注塑或車削加工制造。

絕緣體的作用不僅是固定中心針，更重要的是保持同軸結構的穩定。

如果絕緣體尺寸不穩定，就會導致：

• 阻抗變化

• 信號反射增加

• 高頻損耗上升

因此，在生產過程中，絕緣件的尺寸控制同樣非常關鍵。

---

六、組裝工藝：讓所有零件成為一個整體

當所有零件準備完成后，生產流程進入組裝階段。

一個完整的同軸連接器組裝通常包括：

?? 插入中心針
?? 安裝絕緣體
?? 固定外殼
?? 壓接或焊接結構

對于高端射頻連接器來說，組裝過程中必須保持軸向同心度。

如果中心針偏移過大，信號就會出現反射。

在一些高頻應用中，例如 6GHz以上射頻系統，連接器的同心度要求甚至可以達到 0.01mm級別。

---

七、性能測試：確保每一個連接器可靠

生產完成后，每一個同軸連接器都需要經過嚴格的測試。

常見測試項目包括：

?? 阻抗測試
?? 駐波比（VSWR）測試
?? 接觸電阻測試
?? 插拔壽命測試

例如：

標準 SMA連接器 的駐波比通常需要控制在 1.2以下。

在射頻系統中，駐波比越低，信號反射就越小。

此外，連接器還需要通過：

• 溫度循環測試

• 鹽霧測試

• 機械強度測試

這些測試可以模擬真實應用環境，確保產品長期穩定。

---

八、為什么同軸連接器生產如此講究？

很多人第一次看到同軸連接器時都會覺得：

“這么小的零件，為什么工藝這么復雜？”

其實原因很簡單：

它承載的是高速、高頻的信號傳輸。

在射頻系統中，一個微小的結構誤差，就可能影響整個信號鏈路。

所以在制造過程中，我們不僅關注外觀尺寸，更關注：

? 阻抗穩定
? 接觸可靠
? 長期耐用

這也是為什么很多客戶在選擇連接器供應商時，會非常謹慎。

因為連接器一旦不穩定，整個系統都會受到影響。

---

九、未來：同軸連接器制造正在走向智能化

隨著制造技術的發展，同軸連接器生產也在不斷升級。

越來越多的工廠開始使用：

?? CNC自動化生產線
?? 三坐標檢測設備
?? 數字化生產管理系統

這些技術讓制造過程更加穩定、可追溯。

在德索工廠，我們也在不斷優化生產流程，希望讓每一顆連接器都能夠達到更高的穩定性。

因為在射頻行業里，有一句話一直沒有改變：

穩定的連接，才是可靠信號的開始。

---
