M12連接器4針接線圖——標準針位定義、接線方式與常見誤區詳解

?? “差之毫厘，謬以千里。”

我是 Ken，
在連接器工廠做工程支持多年。

在所有 M12 產品咨詢中，
出現頻率最高的一句話就是：

“M12 4針怎么接線？有沒有標準接線圖？”

看似簡單的問題，
實際上涉及 針位編號規則、編碼類型、視角方向、電氣定義 等多個關鍵點。

今天這篇文章，我們就系統講清楚：
M12連接器4針接線圖到底怎么看、怎么接、怎么避免錯誤。

一、什么是 M12 4針連接器？

M12 4針（4 Pin）是工業自動化中最常見規格之一，
主要應用于：

  • 傳感器

  • 接近開關

  • 執行器

  • 工業信號傳輸

其中，A Code 4針 是使用最廣泛的型號。

二、M12 4針標準接口結構說明

?? 結構特征

  • 螺紋規格：M12 × 1

  • 編碼類型：A Code（最常見）

  • 4個圓形針腳

  • 具備定位缺口防誤插

?? 重要提示：
不同編碼（如 D Code）雖然也是4針，但接線邏輯完全不同。

本文重點講解 A Code 4針標準接線圖。

三、M12 4針標準接線圖（A Code）

?? 插針端視圖（正視圖）

面對插針端（公頭）觀察時的針位編號：

3 4
● ●

● ●
2 1

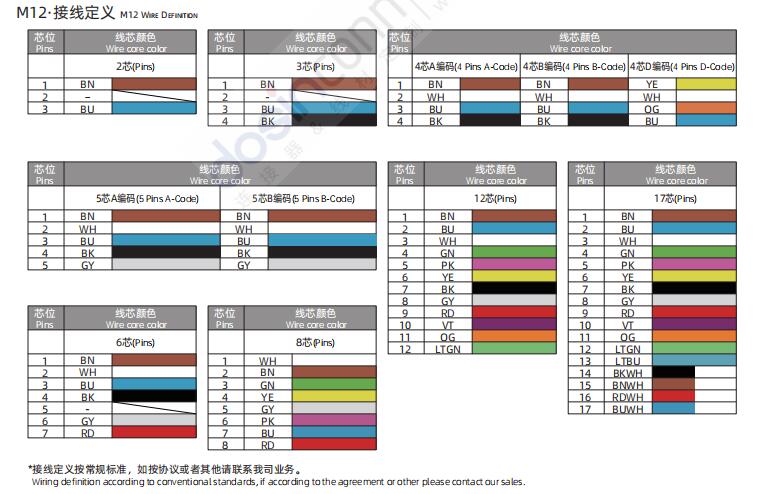

?? 標準針位定義

針位 標準功能 常見線色
Pin 1 +V（電源正） 棕色
Pin 2 信號 白色
Pin 3 0V（電源負） 藍色
Pin 4 信號 黑色

?? 說明：

  • 以上為工業自動化常見標準定義

  • 實際項目中應以設備說明書為準

  • 不同國家或特殊設備可能存在差異

四、接線時必須確認的三個關鍵點

1?? 確認觀察視角

接線圖必須明確是：

  • 插針端視圖（Front View）

  • 接線端視圖（Rear View）

? 視角顛倒，接線順序完全相反。

這是現場最常見錯誤之一。

2?? 確認編碼類型

A Code 4針 ≠ D Code 4針

  • A Code：傳感器 / DC 信號

  • D Code：工業以太網（內部結構不同）

如果編碼選錯，即便針數一致，也無法互插。

3?? 確認PNP / NPN 類型

在傳感器應用中：

  • PNP 輸出

  • NPN 輸出

接線方式不同。

?? 如果忽略輸出類型，信號將無法正常識別。

五、常見接線錯誤案例

在德索連接器工廠的技術支持中，
最常見問題包括：

? 錯誤一：電源接反

導致傳感器損壞。

? 錯誤二：把 Pin2 與 Pin4 混淆

導致信號異常或不輸出。

? 錯誤三：未確認線色對應關系

不同廠家線色可能不同，
不能只憑顏色判斷。

六、為什么 4針 M12 如此普及？

原因很簡單：

  • 結構成熟

  • 標準統一

  • 防水等級可達 IP67

  • 安裝方便

  • 抗振動能力強

在自動化系統中，
4針 M12 已成為“默認接口方案”。

七、工程師建議：如何避免接線風險？

在實際項目中，建議按以下步驟操作：

  1. 確認編碼類型

  2. 確認針位編號

  3. 明確視角方向

  4. 對照設備說明書

  5. 測量電壓再通電

?? 不要憑經驗接線，要按規范接線。

八、從制造端看 4針 M12 的穩定性

在德索連接器工廠，我們始終強調：

  • 針位編號必須符合國際標準

  • 接觸件位置精度必須穩定

  • 絕緣結構必須確保針間安全距離

  • 防水結構需在鎖緊狀態下驗證

接線圖正確，是系統穩定的前提；
結構規范，是接線圖成立的基礎。

結語

M12連接器4針接線圖，看似簡單，
實則決定了整個系統的運行安全。

理解針位定義，
明確編碼規則，
確認視角方向，
比“記住顏色”更重要。

真正的工業穩定，不靠運氣，
靠規范。

—— Ken
德索連接器工廠 · 工程師視角
