IPEX接口1-5代怎么分？工程師手把手教你精準辨別（附避坑指南）

“師傅，我買的IPEX轉接線插不進路由器，是不是買錯型號了？”
上周幫客戶調試WiFi 6路由器時，遇到了典型的“代際錯配”問題——客戶誤將IPEX 3代轉接線接1代接口，不僅插不進去，還差點撐壞接口端子。IPEX接口（又稱IPX或MHF系列）作為射頻領域的“微型標桿”，已迭代至5代，各代外觀相似但尺寸、性能差異極大，錯配會直接導致連接失效或設備損壞。
其實辨別IPEX代際有一套“三維驗證法”：核心看尺寸、輔助查標注、場景做預判，無論是散裝接頭、設備主板接口還是成品線纜，都能精準判斷。本文結合10年射頻調試經驗，把1-5代的辨別邏輯、實操步驟和避坑要點講透，兼顧知乎的深度、公眾號的可讀性和官網的專業性。
核心結論：IPEX各代的本質差異是“小型化迭代+高頻性能升級”，辨別關鍵是端子口徑（φ1.4mm/1.5mm/2.0mm）和整體高度（<1.3mm至<3.0mm），用普通卡尺即可精準測量，標注和場景可快速輔助驗證。

一、核心方法：3步測量法，精準定代際（萬能方案）

面對無標注的散裝接口或設備主板上的“裸接口”，尺寸測量是唯一靠譜的辨別方式。IPEX 1-5代的端子口徑和整體高度有嚴格的行業標準，用0-150mm數顯卡尺（精度0.01mm）測量以下兩個關鍵尺寸，對照參數表即可100%確定代際。

Step 1：明確測量兩個關鍵尺寸

  • 端子口徑：測量接口中心金屬端子的外徑（非塑料外殼尺寸），是區分代際的核心參數；
  • 整體高度：從接口底部貼合PCB板的平面，垂直量到接口頂部的最高點（避開固定引腳），是輔助區分同口徑代際的關鍵。
測量小技巧：卡尺探頭輕貼端子表面，避免用力擠壓導致變形；測量高度時可墊一張A4紙，確保測量基準面平整，誤差控制在0.05mm內即可。

Step 2：對照1-5代核心參數表（收藏版）

結合IEC標準和主流廠商（如HRS、TE）的產品手冊，整理了IPEX 1-5代關鍵參數表，直接對照測量結果即可判斷：
IPEX代際
行業別名
端子口徑
整體高度
核心差異點
典型適配線纜
1代
MHF1、UFL
φ2.0mm
<3.0mm
口徑最大，高度最高，結構最扎實
RF1.13、RG178
2代
MHF2
φ2.0mm
<2.1mm
同1代口徑，高度降低30%，小型化升級
RF1.13、RG178
3代
MHF3
φ1.4mm
<1.6mm
口徑縮小30%，高頻性能提升，支持5G/WiFi 6
RF0.81、RF1.13
4代
MHF4
φ1.5mm
<1.7mm
口徑比3代略大，抗干擾性增強，工業場景專用
RF1.13、RF1.37
5代
MHF5
φ1.4mm
<1.3mm
高度最低，極致小型化，適配微型設備
RF0.81、超細射頻線

Step 3：實戰驗證：3類常見場景測量案例

結合實際工作中最常遇到的3類場景，演示測量辨別過程：
  • 場景1：路由器主板內置接口：某老式TP-Link路由器，測量端子口徑φ2.0mm，高度2.8mm→對照表格判斷為1代；新款小米WiFi 6路由器，口徑φ1.4mm，高度1.5mm→判斷為3代。
  • 場景2：散裝IPEX接頭：采購的散裝母頭，測量口徑φ1.4mm，高度1.2mm→判斷為5代，適配微型傳感器；口徑φ1.5mm，高度1.6mm→判斷為4代，用于工業控制模塊。
  • 場景3：成品轉接線接頭：某品牌IPEX轉SMA線，接頭處無標注，測量口徑φ2.0mm，高度2.0mm→判斷為2代，適配便攜式對講機。

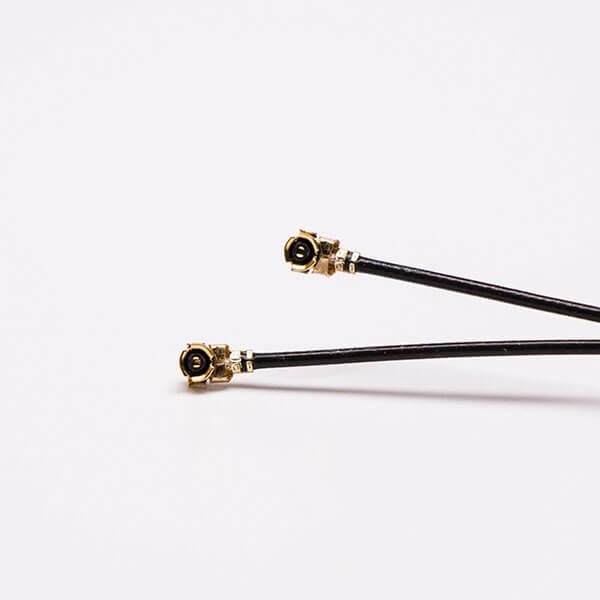

90度板端SMA反極公頭接1.13 IPEX線材

二、輔助方法：查標注+看場景，快速預判（效率方案）

在有標注或已知設備場景的情況下，可通過“標注解碼”或“場景匹配”快速預判代際，再結合尺寸測量驗證，提升效率。

1. 標注解碼：看這3處標識，秒懂代際

正規廠商的接口、線纜或設備手冊上，會標注代際相關信息，常見標注方式有3種：
  • 接頭/線纜標注：成品線纜（如IPEX轉SMA線）的包裝或接頭外殼上，會標注“MHF+數字”，MHF系列與IPEX代際一一對應：MHF1=IPEX 1代、MHF2=IPEX 2代……MHF5=IPEX 5代，這是最直接的標識。例如某轉接線標注“MHF3-IPEX-SMA”，即IPEX 3代接口。
  • 設備手冊標注：路由器、GPS模塊、藍牙模組等產品的技術手冊“射頻接口”章節，會明確寫明規格。例如華為5G模組手冊標注“Antenna Interface: IPEX 3代”，直接確定代際。
  • PCB板絲印標注：部分設備主板的接口旁會絲印“UFL”“MHF3”等字樣，“UFL”是IPEX 1代的專屬別名，看到“UFL”可直接判斷為1代。

2. 場景匹配：根據設備類型預判代際

IPEX各代的迭代邏輯是“小型化+高頻化”，適配的設備場景有明顯差異，可通過設備類型初步預判：
IPEX代際
典型適配設備
場景預判邏輯
1代（MHF1）
老式路由器、2G/3G模塊、便攜式對講機
2015年前生產的設備，對小型化要求低，接口空間充裕
2代（MHF2）
早期智能手環、行車記錄儀、小型藍牙音箱
2015-2018年設備，需一定小型化，高頻需求低（≤3GHz）
3代（MHF3）
WiFi 6路由器、5G模組、高清圖傳模塊、車載GPS
2018年后主流高頻設備，兼顧小型化和高頻性能（≤6GHz）
4代（MHF4）
工業傳感器、PLC無線模塊、戶外監測設備
工業場景，抗干擾性要求高，需穩定傳輸（≤10GHz）
5代（MHF5）
超薄智能手表、微型醫療傳感器、無人機迷你圖傳
極致小型化場景，設備內部空間≤2mm，高頻≤5GHz

三、避坑指南：90%的人會踩的3個誤區

辨別代際時，很多人因忽視細節導致誤判，進而買錯配件、損壞設備，以下3個誤區需重點規避：
誤區預警：代際錯配不僅會導致“插不進”，還可能因尺寸不符撐壞端子（大代際接小接口）或接觸不良（小代際接大接口），高頻場景還會出現信號衰減超標。

1. 誤區1：只看外觀不看尺寸，憑“感覺”判斷

IPEX 3代和5代外觀極其相似，肉眼難區分，但高度差0.3mm（3代<1.6mm，5代<1.3mm），若將5代接頭接3代接口，會因接觸深度不足導致信號衰減增加50%。正確做法：即使外觀相似，也必須用卡尺測量，尤其是3代和5代、1代和2代的辨別。

2. 誤區2：混淆“接口代際”和“線纜型號”

有人認為“RF1.13線纜只能接IPEX 1代”，實則線纜型號與接口代際是“交叉適配”關系——RF1.13可適配1代、2代、3代接口，核心是接頭端子是否匹配。正確做法：選線纜時，先確定接口代際，再選“接口代際+線纜型號”的組合（如IPEX 3代+RF1.13）。

3. 誤區3：非正規渠道采購，無標注難辨別

淘寶、拼多多等平臺的散裝接頭常無任何標注，且可能存在“非標尺寸”（如仿1代接口口徑僅1.9mm），用常規測量方法會誤判。正確做法：優先選HRS、TE、德索等正規品牌，散裝接頭需抽樣測量，確保尺寸符合行業標準。

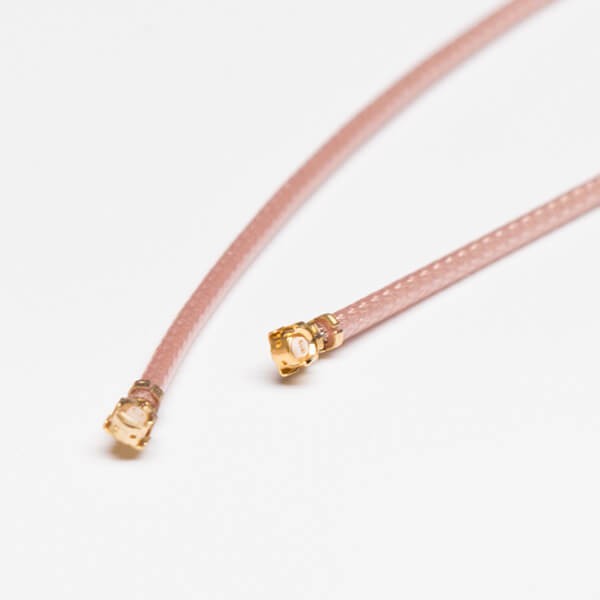

同軸射頻線材RG178棕色單頭IPEX連接器+TD

四、延伸：IPEX代際迭代邏輯，看懂選型本質

理解IPEX的迭代邏輯，不僅能更好地辨別代際，還能精準選型：
  • 1-2代：小型化初級階段：核心解決“從無到有”的微型化需求，口徑保持φ2.0mm，通過降低高度實現小型化，適配早期中低頻設備；
  • 3-4代：高頻化升級階段：口徑縮小至φ1.4mm/1.5mm，減少信號反射，提升高頻性能（支持5G/WiFi 6），同時增強抗干擾性，適配主流高頻設備；
  • 5代：極致小型化階段：高度降至<1.3mm，適配超薄、微型設備，是可穿戴設備、醫療微型傳感器的專屬接口。

五、總結：3步搞定IPEX代際辨別（終極流程）

無論是新手還是資深工程師，遵循以下3步，都能精準辨別IPEX代際：
  1. 第一步：查標注：看接頭/線纜包裝、設備手冊或PCB絲印，若有“MHF1-MHF5”或“IPEX X代”標注，直接確定代際；
  2. 第二步：看場景：根據設備類型（如WiFi 6路由器→3代，超薄手表→5代）初步預判，縮小范圍；
  3. 第三步：測尺寸：用卡尺測量端子口徑和整體高度，對照參數表驗證，最終確定代際。
最后提醒：代際辨別看似簡單，實則是射頻連接的“第一道防線”，選對代際才能保障信號傳輸的穩定性和設備安全性。若有具體設備的辨別困惑，可在評論區留言設備型號，我會幫你精準判斷！

?? 作者：Ken | 德索精密
?? 專注射頻連接系統設計與實操，分享工業級選型避坑經驗
