主要特點

• 強度高、屏蔽性能優越、 做線效率高等
• 做線過程中可實現波紋管裝配，省去熱縮管熱縮工序，裝配效率高
• 產品具有安裝部位雙層密封及線纜雙側密封結構，具有更高的防水等級及可靠性

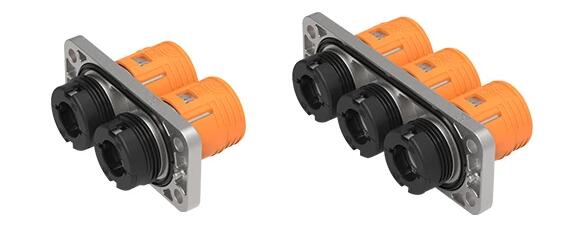

SG2M系列多芯過孔連接器介紹

德索精密工業SG1M SG2M SG3M 金屬過孔連接器系統可在高達1000V 時達到 300A。適用于新能源汽?電機控制器、電機、電池、PDU等設備間的?壓?電流 連接。

SG1M SG2M SG3M 連接器具有高機械強度、出色的振動和屏蔽性能、壓接效率高，非常適合典型的高壓電動汽車應用，例如電機、控制器、PDU 和電池之間的連接。

該系列包括單孔、2 孔和 3 孔連接器，為了獲得最大的靈活性，銅或鋁電纜可用于七種不同的電纜橫截面。

SG2M系列多芯過孔連接器優勢

• SG2M系列產品為過孔式金屬連接器，具有強度高、屏蔽性能優越、做線效率高等優點。
• 產品在做線過程中可實現波紋管裝配，省去熱縮管熱縮工序，在整車裝配端可實現?裝配效率。
• 產品具有安裝部位雙層密封及線纜雙側密封結構，具有更高的防水等級及可靠性。
• 可以替代格蘭頭產品。
• 產品符合RoHS要求。

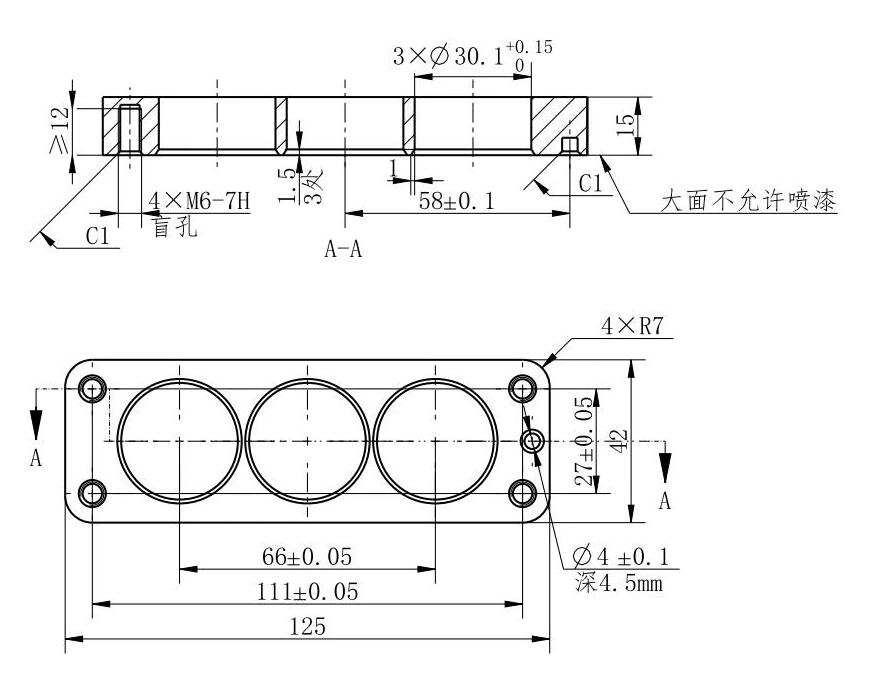

SG2M系列3芯過孔連接器尺寸

SG2M系列 300A過孔金屬連接器參數

電氣性能	額定電壓	1000V
	耐電壓	4000V
	額定電流	MAX 300A
	絕緣電阻	5000MΩ
機械性能	孔數	2孔、3孔
	拆裝次數	50次
	適配線徑	25mm2、35mm2、50mm2、70mm2
	端接方式	壓接
	振動等級	QC/T 1067.1-2017 V3
材質說明	外殼體	鋁合金
	屏蔽	銅合金
	注塑件	PA66
	橡膠件	硅橡膠
環境性能	溫度等級	-40℃~140℃
	防護等級	?IP68、IP69K
	鹽霧等級	96h

SG2M系列過孔連接器型號

外形圖（示例）	型號	產品描述	適配線徑
	SG2M-21-70YPA	2芯適配單芯70mm2屏蔽線，A鍵位	φ19±0.3mm
	SG2M-21-50YPA	2芯適配單芯50mm2屏蔽線，A鍵位	φ17.2±0.3mm
	SG2M-21-35YPA	2芯適配單芯35mm2屏蔽線，A鍵位	φ15±0.3mm
	SG2M-21-25YPA	2芯適配單芯25mm2屏蔽線，A鍵位	φ13.8±0.3mm
	SG2M-31-70YPA	3芯適配單芯70mm2屏蔽線，A鍵位	φ19±0.3mm
	SG2M-31-50YPA	3芯適配單芯50mm2屏蔽線，A鍵位	φ17.2±0.3mm
	SG2M-31-35YPA	3芯適配單芯35mm2屏蔽線，A鍵位	φ15±0.3mm
	SG2M-31-25YPA	3芯適配單芯25mm2屏蔽線，A鍵位	φ13.8±0.3mm
