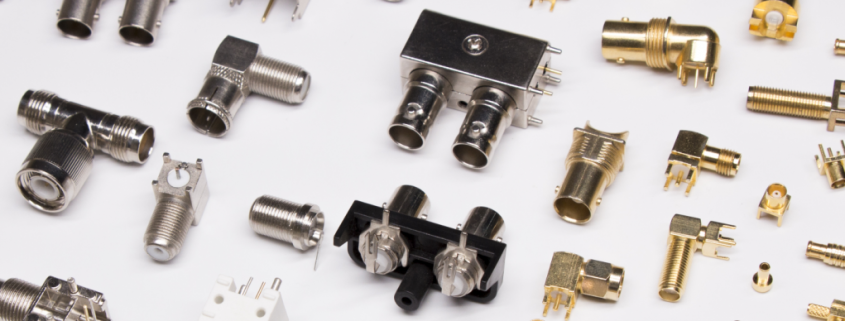

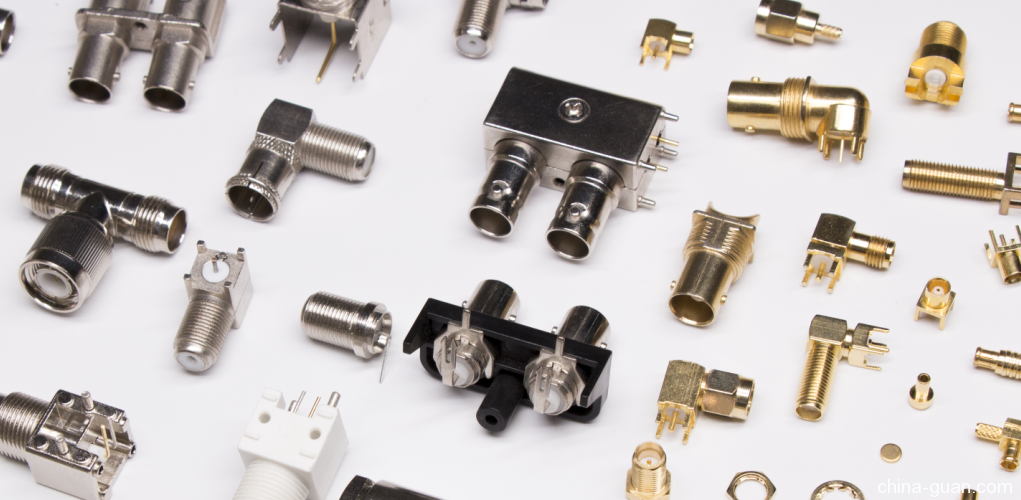

射頻同軸連接器檢驗方法主要有兩種，一種是接觸電阻的檢測，另一種是絕緣電阻的檢驗，只要利用這兩種方法，便可滿足大部分射頻同軸連接器的檢驗需求。下面德索五金電子將會為您詳細介紹一下射頻同軸連接器檢驗的知識。

其實這個問題看起來簡單幾個字，其實回答起來不是件簡單的事。對于如何檢驗這個問題首先要從連接器的工作幾個重要因素來進行檢驗。我們說不論是高頻電連接器，還是低頻電連接器，接觸電阻、絕緣電阻和介質耐壓(又稱抗電強度)都是保證電連接器能正常可靠地工作的最基本的電氣參數。

首先是接觸電阻的檢測

通過在顯微鏡下觀察連接器接觸件的表面我們發現：盡管鍍金層十分光滑，則仍能觀察到5-10微米的凸起部分。會看到插合的一對接觸件的接觸，并不是整個接觸面的接觸，而是散布在接觸面上一些點的接觸。實際接觸面必然小于理論接觸面。根據表面光滑程度及接觸壓力大小，兩者差距有的可達幾千倍。實際接觸面可分為兩部分;一是真正金屬與金屬直接接觸部分。即金屬間無過渡電阻的接觸微點，亦稱接觸斑點，它是由接觸壓力或熱作用破壞界面膜后形成的。這部分約占實際接觸面積的5-10%。二是通過接觸界面污染薄膜后相互接觸的部分。

綜上所述，真正接觸電阻應由以下幾部分組成;

1) 集中電阻

電流通過實際接觸面時，由于電流線收縮(或稱集中)顯示出來的電阻。將其稱為集中電阻或收縮電阻。

2) 膜層電阻

由于接觸表面膜層及其他污染物所構成的膜層電阻。從接觸表面狀態分析;表面污染膜可分為較堅實的薄膜層和較松散的雜質污染層。故確切地說，也可把膜層電阻稱為界面電阻。

3) 導體電阻

實際測量電連接器接觸件的接觸電阻時，都是在接點引出端進行的，故實際測得的接觸電阻還包含接觸表面以外接觸件和引出導線本身的導體電阻。導體電阻主要取決于金屬材料本身的導電性能，它與周圍環境溫度的關系可用溫度系數來表征。

在實際測量接觸電阻時，常使用按開爾文電橋四端子法原理設計的接觸電阻測試儀(毫歐計)，其專用夾具夾在被測接觸件端接部位兩端，故實際測量的總接觸電阻R由以下三部分組成，可由下式表示：

R= RC + Rf + Rp,式中：RC—集中電阻;Rf—膜層電阻;Rp—導體電阻。

接觸電阻檢驗目的是確定電流流經接觸件的接觸表面的電觸點時產生的電阻。如果有大電流通過高阻觸點時，就可能產生過分的能量消耗，并使觸點產生危險的過熱現象。在很多應用中要求接觸電阻低且穩定，以使觸點上的電壓降不致影響電路狀況的精度。

測量接觸電阻除用毫歐計外,也可用伏-安計法,安培-電位計法。

其次是絕緣電阻檢驗

絕緣電阻是指在連接器的絕緣部分施加電壓，從而使絕緣部分的表面或內部產生漏電流而呈現出的電阻值。即絕緣電阻(MΩ)=加在絕緣體上的電壓(V)/泄漏電流(μA)。通過絕緣電阻檢驗確定連接器的絕緣性能能否符合電路設計的要求或經受高溫、潮濕等環境應力時，其絕緣電阻是否符合有關技術條件的規定。

絕緣電阻是設計高阻抗電路的限制因素。絕緣電阻低，意味著漏電流大，這將破壞電路的正常工作。例如形成反饋回路，過大的漏電流所產生的熱和直流電解，將使絕緣破壞或使連接器的電性能變劣。絕緣電阻主要受絕緣材料、溫度、濕度、污損、試驗電壓及連續施加測試電壓的持續時間等因素影響。

介質耐壓檢驗 介質耐壓檢驗又稱抗電強度檢驗。它是在連接器接觸件與接觸件之間、接觸件與殼體之間，在規定時間內施加規定的電壓，以此來確定連接器在額定電壓下能否安全工作，能否耐受由于開關浪涌及其它類似現象所導致的過電位的能力，從而評定電連接器絕緣材料或絕緣間隙是否合適。

如果絕緣體內有缺陷，則在施加試驗電壓后，必然產生擊穿放電或損壞。擊穿放電表現為飛弧(表面放電)、火花放電(空氣放電)或擊穿(擊穿放電)現象。過大漏電流可能引起電參數或物理性能的改變。由于過電位，即使是在低于擊穿電壓時也可能有損于絕緣或降低其安全系數。所以應當慎重地進行介質耐壓檢驗。在例行試驗中如果需要連續施加試驗電壓時，最好在進行隨后的試驗時降低電位。

其它電性能檢驗包括外殼間電連續性、 多接觸件連接器屏蔽效果、射頻同軸連接器的電性能。下面著重說一下射頻同軸連接器的電性能。

射頻同軸連接器除上述這些電性能指標外，還有一些獨特的電性能指標;如特性阻抗、衰減、電壓駐波比和反射系數等。這些指標是根據射頻傳輸理論，將射頻同軸連接器看作一段特殊的同軸線而規定的。在電纜實際應用中特性阻抗非常重要，如果既不允許反射，能量損耗又必須減到最少，則阻抗必須仔細匹配，否則電纜或設備會由于過壓而損壞。特性阻抗可由同軸連接器外導體內徑與內導體外徑的比值和內外導體之間絕緣體的介電常數進行計算求出。同軸連接器標準的特性阻抗有50Ω和75Ω兩種，這是考慮射頻信號的最大功率傳輸和盡可能小的反射而綜合確定的。

對射頻同軸連接器最重要的性能要求是阻抗匹配和使用頻率范圍，而這都和外導體內徑、內導體外徑和絕緣體介電常數有關。若同軸連接器的特性阻抗與同軸電纜線不匹配，將會在失配處產生信號的反射，反射信號與入射信號疊加將產生駐波。電壓駐波比是駐比的最大振幅與最小振幅之比。反射系數是反射波電壓(電流)與同一點上的入射波電壓(電流)之比。衰減是由于阻抗不匹配在傳輸信號時發熱而產生的損耗。導體由于具有電阻，也是發熱的部分原因。在傳輸低電平信號的電纜中，或效率是相當重要性能的應用場合，應仔細考慮失配衰減。失配衰減是反射系數倒數絕對值的對數，用dB表示。由于它們描述的是同一物理現象。故彼此可以換算。為降低電纜的衰減，通常應把電容減至最小，使用低的損耗系數的絕緣介質和最高導電率的導體。但必須注意在直徑不變的同軸電纜中，雖較粗的導體會降低電阻損耗，但一般同時會使交流損耗增加。產生這種損耗增加的原因是由于導體之間電容耦合更緊密所致。在頻率較高時，損耗也增加。

讀完上文之后，您對于射頻同軸連接器檢驗方法應該了解得差不多了，如果您有其他更多關于射頻同軸連接器的問題需要咨詢，可撥打德索客服熱線0769-81153906，我們會安排專業人員為您講解相關知識。同時，德索五金電子還提供各種射頻同軸連接器生產定制服務，質量放心，價格合適，值得您的信賴。
